Cambiar pasta térmica a tarjeta gráfica NVIDIA GeForce GTX-660 Ti.
¿Para qué sirve?
De eso se trata este tocho. De reponer la pasta térmica de la GPU que se seca con el tiempo y pierde sus propiedades.
La pasta térmica es el elemento que facilita que el calor que genera el procesador pueda viajar hasta el disipador y que su ventilador lo expulse.
Como no encontré un tutorial para este modelo de tarjeta en concreto aproveché la operación para hacer unas cuantas fotos del proceso, que en lo básico es el mismo para cualquier otra tarjeta gráfica.
¿Cada cuánto tiempo hay que cambiar la pasta térmica de la GPU?
Por ahí aconsejan cambiar la pasta térmica una vez al año, aunque creo que aguanta bastante más. Se ha puesto de moda entre los gamers cambiar la pasta térmica cada dos por tres compitiendo también en la compra de pastas a cual más cara, pero lo cierto es que hasta los fabricantes de procesadores y gráficas hablan de hacerlo cada "pocos" años. Así que entiendo que pueden ser un mínimo de dos, siempre que no notes sobrecalentamiento. Te aseguro que pueden aguantar mucho más en condiciones normales. Eso sí, una limpieza de disipadores es conveniente hacerla cada varios meses, o así, dependiendo de las condiciones del entorno donde esté tu caja.
Mi ordenador tiene algo más de 6 años y aunque acostumbro a desalojar de polvo, pelos de gato y pelusas sin catalogar del interior y de los disipadores que están a mano, en todo ese tiempo no había desmontado nada ni había mirado el estado de la pasta térmica.
Y lo que suele pasar, empezó a calentarse hasta el punto de desconectar la gráfica escupiendo una bonita pantalla negra que obligaba a reiniciar con lo que se perdía todo aquello no guardado. Eso, en mi trabajo, puede ser un putadón. Con Photoshop ya empezaba a hacerlo con frecuencia.

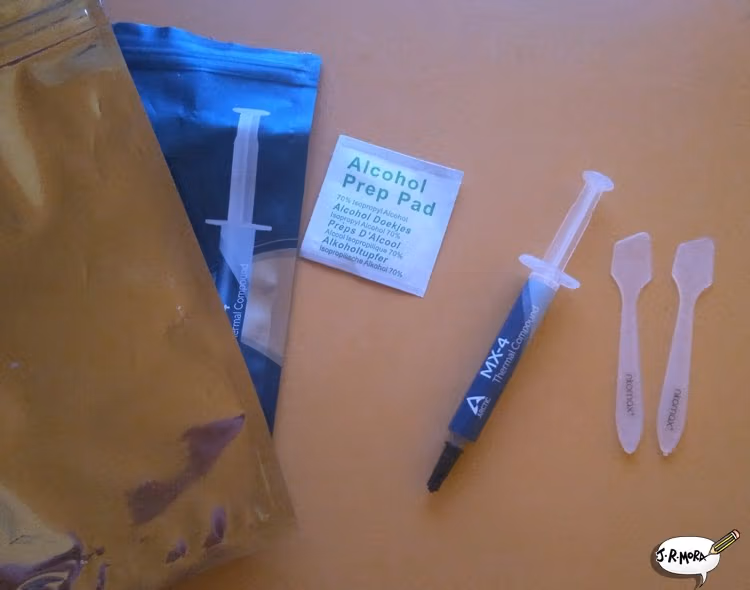

Lo mínimo que se necesita

Pasta térmica, aquí te puedes volver un poco maraja porque las hay de todo tipo (Metal, silicio y cerámica), tamaño, precio y calidad. Cansado de leer opiniones opté por la Arctic MX-4 de 4 gramos (que da para bastantes usos) y se puede encontrar por unos 9 euros. Es aconsejable no racanear con la precio de la pasta.
Muchos aconsejan las de metal (plata) pero al ser conductiva hay que andarse con mucho ojo porque dejarse un restillo de pasta sobre la placa o abusar de la cantidad puede provocar un desastre.

Alcohol isopropílico. No lo venden en cualquier sitio, pero en internet se encuentra fácil. Se usa para eliminar los restos la pasta y limpiar el polvo y la suciedad sin dañar los componentes y se evapora rápido.
También se venden líquidos específicos para preparar la superficie después de retirar la pasta. Si no tienes a mano el isopropílico se puede usar alcohol de 96º teniendo mucho cuidado y secando bien.

Una gamuza o toallitas de microfibra, es aconsejable usar la microfibra para no dejar restos de hebras que podrían crear un pifostio eléctrico con explosiones y llamaradas de varios metros de altura.

Ducharse, ponerse ropa interior nueva, enfundarse un traje de neopreno, despresurizar la habitación donde se va a realizar la intervención e impedir el acceso a la zona a personas torpes, mascotas y gente que pregunta chorradas.
Bastoncillos, servilletas, unos guantes de goma, una berenjena, etc. Aquí ya a tu rollo dependiendo de tus gustos, vícios y manías en la práctica de la cirugía de computadoras.

Desmontando
Lo primerito es desenchufar todo y localizar la tarjeta gráfica.

La tengo, es esa cosa negra. Como todas las cosas son negras le puse una flecha roja. Todo lo marrón es mierda. Hay que limpiarla. Que limpies ya toda esa mierda te estoy diciendo.

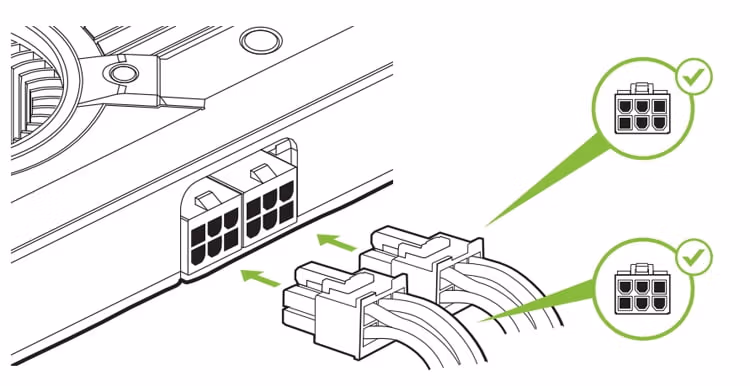

Ahora hay que extraerla. Primero se quitan los conectores (1) sujetando la tarjeta para no forzarla y menearla, los conectores tienen una pestaña que hay que presionar (ver imagen abajo). Después se quitan los tornillos (2) que la sujetan a la caja y por último se empuja la pestaña plástica (3) que fija la tarjeta a la ranura de la placa.

Indicaciones gráficas de la cosa del mete y saca.

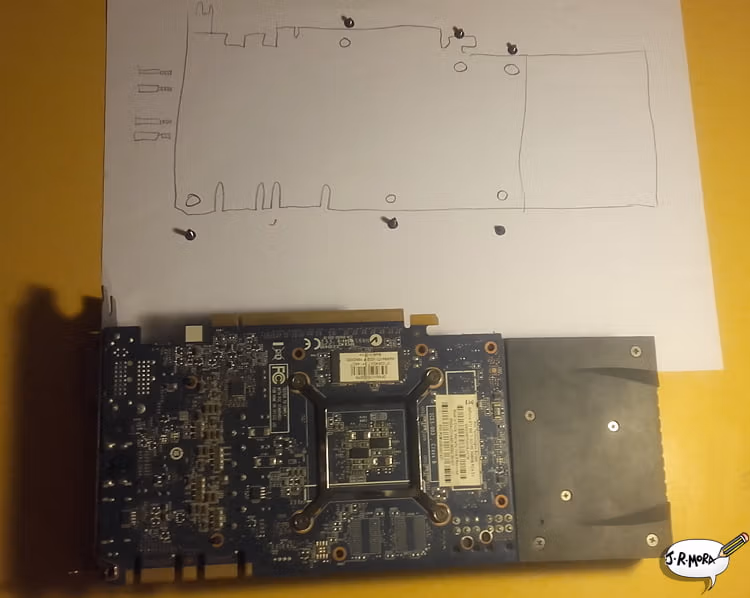

Una vez extirpada la tarjeta no está de más colocar todo en un entorno límpio y despejado para abrirla. Aunque es una chorrada motivada por lo cagón desmontando cosas, hice hasta un plano de la ubicación de los tornillos. Muy útil para volver a ponerlos en los mismos agujeros por si alguna rosca se rebelaba después.
Ahora es también el momento de limpiarla bien, para lo que puedes usar un pincelito suave teniendo mucho cuidado de no dejar pelillos a la mar. Si rematas con una limpieza de todo con el alcohol isoproeso o el limpiador que hayas elegido, mejor.

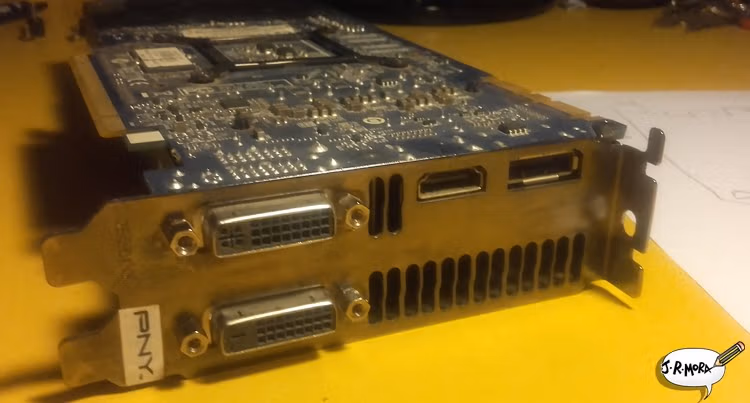

El frontal, la pieza que une la placa a la caja, tiene 4 tornillos que a la vez hacen la función de rosca de los conectores DVI.

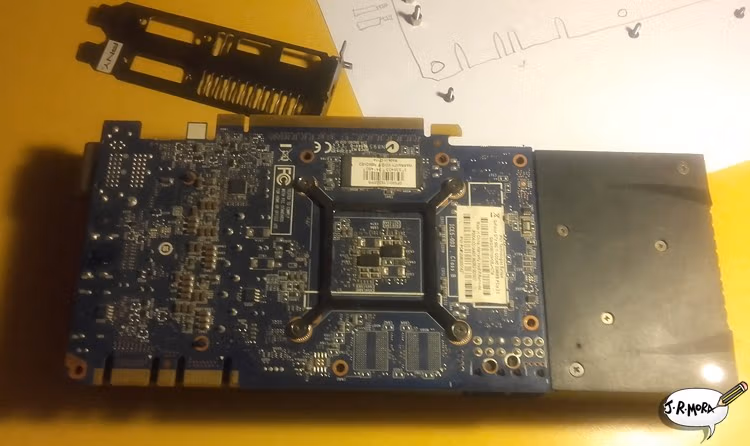

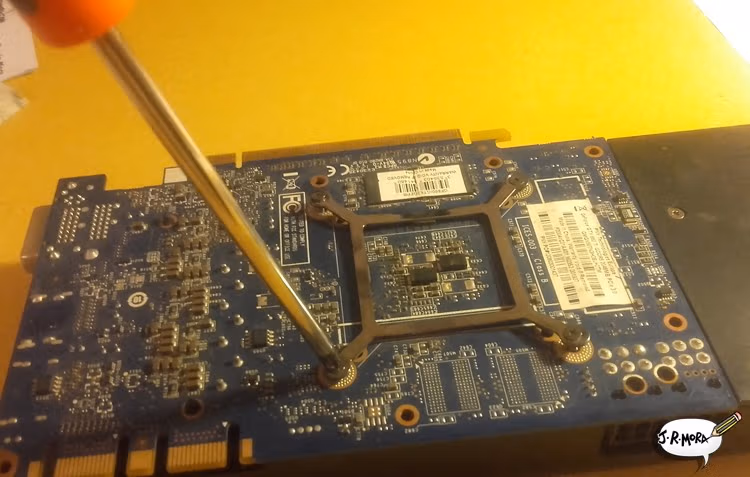

Por último se quitan los cuatro tornillos de ese cuadro central que es el que une y acopla la placa al disipador.
Cuando te toque montar este cuadro procura apretar primero dos esquinas opuestas porque son tornillos con muelle y así la presión del cuadro se iguala en sus cuatro puntos y no sólo en un lado.

Llegando al fondo del meollo

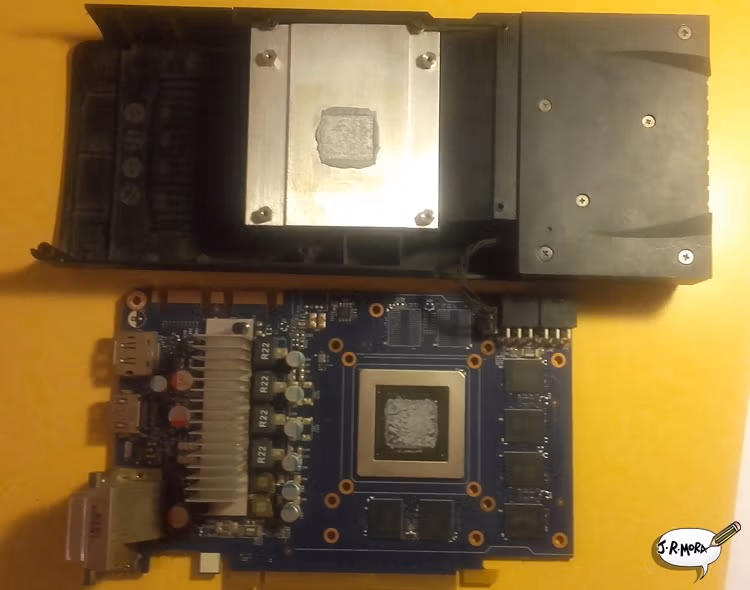

Este es el percal y el estado de la pasta.
Ojo con el cable que conecta la tarjeta al disipador, desconéctese con mucho cuidado.

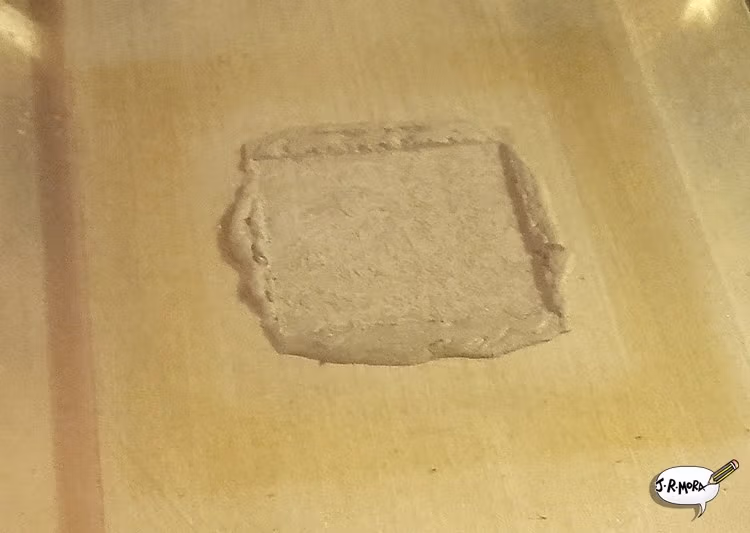

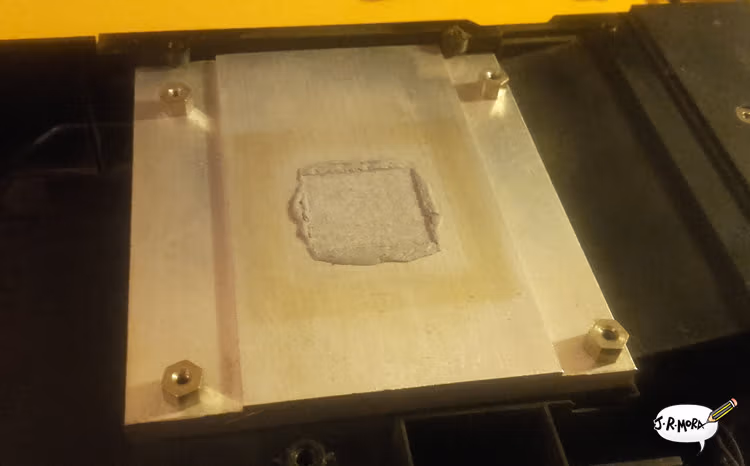

La pasta estaba bastante seca pero aún quedaban zonas esponjosas.


Lo más gordo se puede retirar con un bastoncillo y sale fácil con mínima presión, no pienses que hay que darle con un cincel ni nada. Casi que se va soplando.

Una vez retirada la pasta de hace una limpieza a conciencia de la superficie, hay gente que incluso le mete un lijado suave.

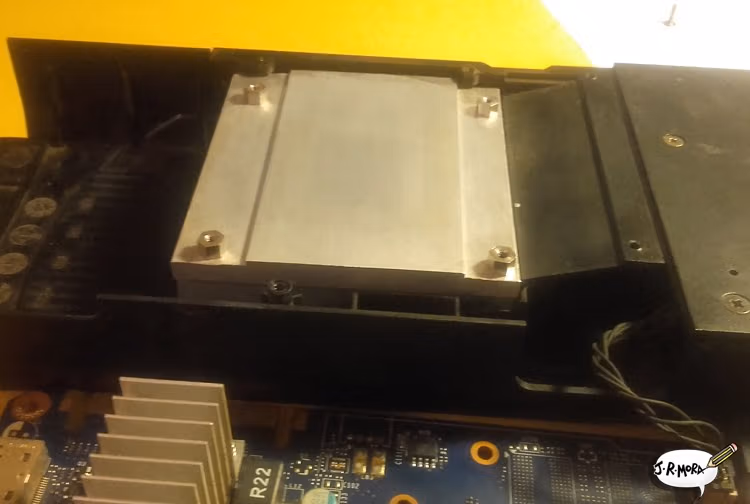

El disipador ahora sale sin más, así que es el momento de limpiar cualquier caca que pueda tener, en mi caso salió un pegotazo importante de porquería que casi tenía la textura de un tiramisú.

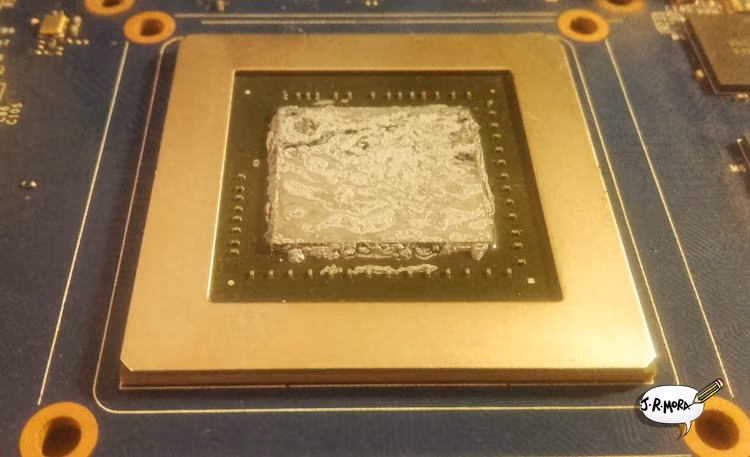

Vamos a por el procesador de la unidad de procesamiento de gráficos o GPU, que presentaba esta pinta.

Dale zoom

Aquí se aprecian mejor las partes de secarral.
Recuerda a las fotos aéreas de las estructuras fractales de las marismas andaluzas de Héctor Garrido que formaron parte de la cabecera de la película "La Isla Mínima".

Aquí ya hay que andarse con más tacto. Una opción es recortar un cuadradito del tamaño del procesador en un papel o plástico para proteger los componentes de la placa y proceder a retirar la pasta con un bastoncillo mojado (no demasiado) con el alcohol isopropílico.
Tras una meticulosa limpieza aparece la reluciente superficie metálica que tiene hasta letras y números.


¡Dame la pasta!
Ahora se aplica la pasta. Sobre la cantidad y forma de aplicarla hay tantas opiniones como culos. Los hay que dicen que lo suyo es un "guisante" en el centro, un "churrito" en el centro, una cruz o cinco puntos (en las cuatro esquinas y en el centro).

También están los que aseguran que no hay que extender la pasta en toda la superficie, que el disipador ya se encarga de extenderla por presión cuando se monta siempre que la cantidad sea la adecuada. ¿Pero qué cantidad es esa?

Foto desenfocada por los nervios de mi primer churretazo.
Como no lo tenía claro, me decidí por la opción "enchufo la pasta y luego ya lo vamos viendo". Casi tan malo es ser rácano con la cantidad como pasarse. Ambas opciones pueden dar como resultado que la cosa no disipe el calor.
La siguiente foto es absolutamente innecesaria y se añade solo para que la url se te quede grabada en los rincones más escondidos del tarro y no puedas olvidarla jamás.

Se extiende la pasta con la espátula con mucho cuidado y con la tarjeta se iguala para crear una capita mona, uniforme y lisa como el culo de un bebé.

Ni los mejores artistas del renacimiento conseguían texturas tan perfectas, como puede apreciarse.

A montar
Ahora basta volver sobre tus pasos para montarla y encender el ordenador.
No hay que esperar a que la pasta pegue o seque, se puede usar la máquina del tirón. Se dice que, dependiendo del tipo de pasta, se necesita entre 24 y 200 horas de funcionamiento para que cumpla a tope de efectividad con su misión.

Todo bien, ya no se calienta. Aquí las nuevas temperaturas:
Disclaimer: ninguna marca o producto aquí mencionado me ha dado o pagado nada, todo ha salido de mi apolillado bolsillo y la operación doméstica ha sido motivada por una economía floja que no me permite
gastar invertir en servicios de profesionales.
Manual de instalación
Los gráficos pertenecen al manual de instalación que puedes descargar aquí.
