Cá está novamente, a parte mais atroz deste verão, ondas de calor ininterruptas para as quais tem de ajustar novamente as suas ferramentas de trabalho. Hoje é a vez das ventoinhas extra na placa.

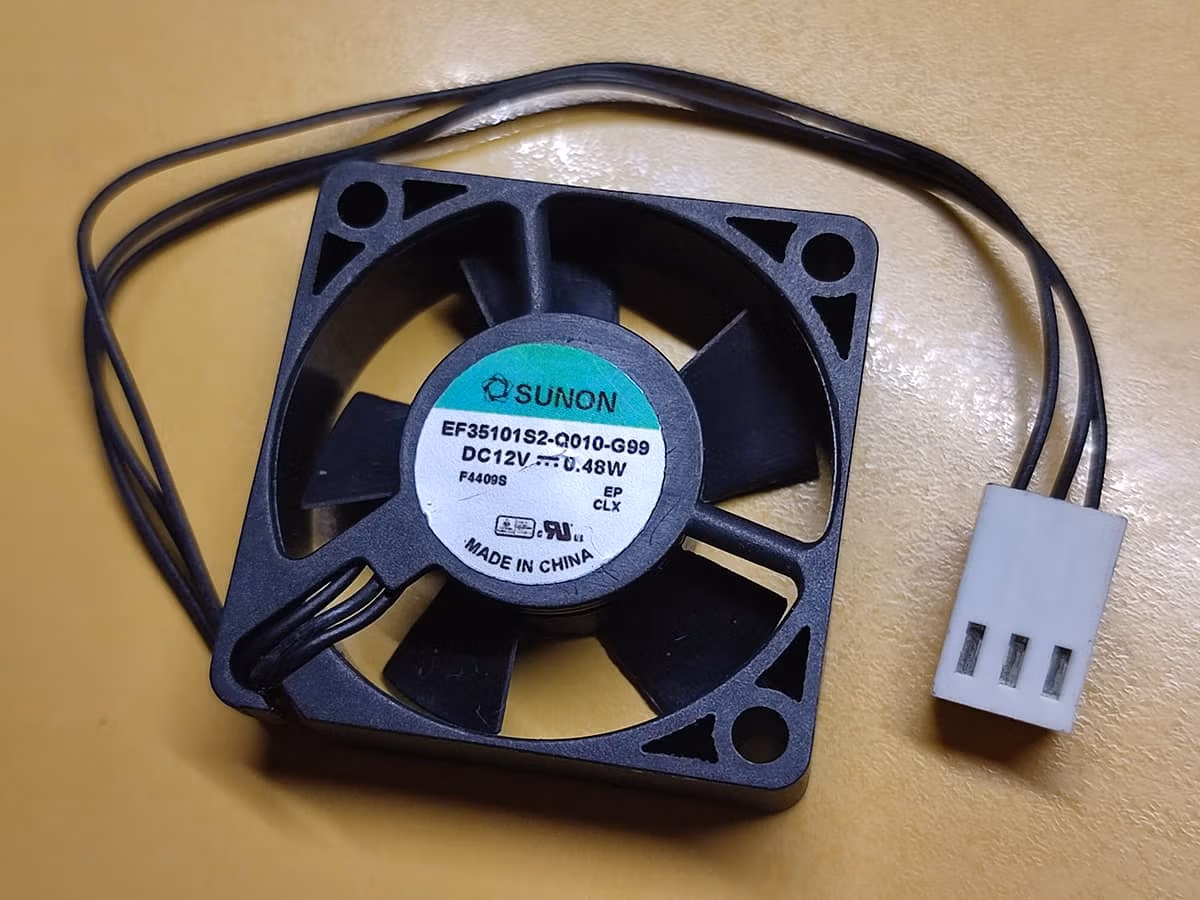

SUNON EF35101S2-Q010-G99, essa é a marca e o modelo das duas ventoinhas de suporte instaladas na placa ASUS Sabertooth Z77 em 2012 e também instaladas na sua sucessora em 2013, a Z87 e outras versões.

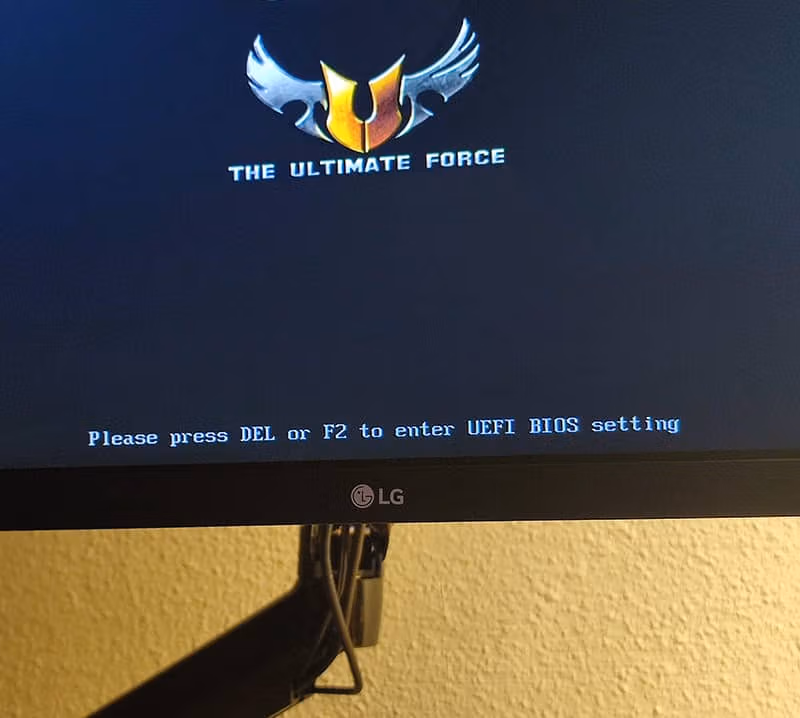

Esta versão era da série a que chamaram TUF(The Ultimate Force) e o seu logótipo é apresentado quando a máquina arranca.
A placa está equipada com uma Thermal Armor de plástico injetado com componentes fabricados segundo normas militares que prometem manter a placa bem arrefecida e protegê-la da acumulação de sujidade. Faz o trabalho muito bem, mas tem as suas desvantagens.
Na altura, a ASUS definiu a sua Thermal Armor da seguinte forma:
Dissipação total do calor através do fluxo de ar

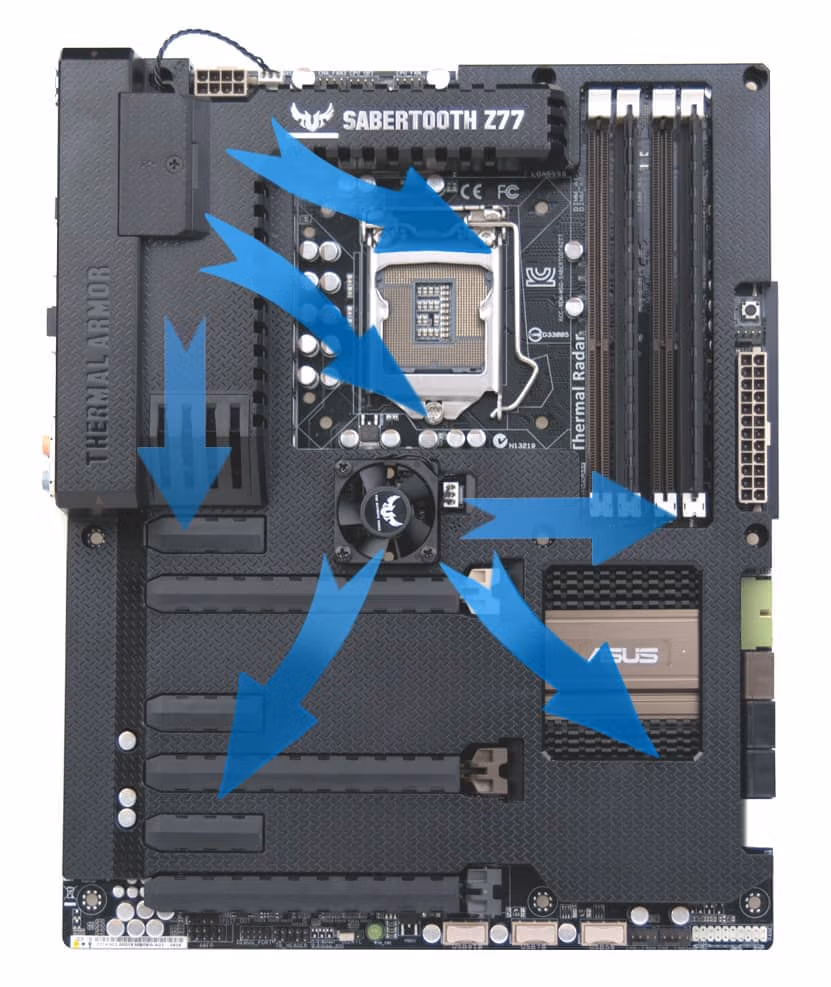

A nova geração da Thermal Armor aumenta o arrefecimento com duas ventoinhas turbo que melhoram o design térmico original da TUF e ajudam a afastar o ar quente dos componentes e da placa-mãe através de uma canalização inteligente. Cobre toda a placa com um fluxo de ar mais potente e utiliza tubos de calor especiais para acelerar a remoção térmica e garantir que as temperaturas são mantidas baixas. A ventoinha dedicada na tampa de E/S aspira ar frio adicional e expele ainda mais calor para melhorar a estabilidade, e o novo Thermal Armor inclui orifícios de convecção especiais na PCB para facilitar o fluxo de ar na parte inferior.
As duas ventoinhas auxiliares ou de assistência de 35 mm x 35 mm x 10 mm têm uma dupla função. São responsáveis por puxar e movimentar o ar dentro da PCB e, ao mesmo tempo que arrefecem os componentes vitais da placa, como o VRM, sopram o pó através de várias condutas para evitar a acumulação excessiva de pó.
Embora tenham sido incluídos como opção e muitos tenham optado por não os instalar, vale a pena suportar o excesso de ruído que libertam na potência máxima, porque com eles a temperatura interna baixa consideravelmente, segundo o fabricante até 10º.
Pode estar interessado em
Melhorar o fluxo de ar, ventoinha Noctua NF-A12x25 PWM
Qualquer altura é boa para baixar a temperatura da sua máquina, quer seja um portátil ou um computador de secretária. Leia
O problema com estas pequenas ventoinhas turbo de 0,48 W é que começaram a ficar um pouco mais barulhentas após o primeiro ano de utilização e ainda mais barulhentas quando tinham de funcionar no seu melhor. Agora, ainda faziam mais barulho a baixas rotações, pelo que o melhor a fazer é substituí-las.
Além disso, a placa tem uma função em que fica a girar durante um minuto depois de ser desligada, como medida de proteção, e é aí que se nota que os rolamentos estão bastante gastos.
Lubrificá-los era apenas uma solução temporária. Por isso, decidi procurar um substituto. Apesar de terem perdido a etiqueta devido ao calor, como se tratava de uma placa de topo de gama muito popular no seu tempo, foi muito fácil encontrar o número da peça. Comprá-las a um bom preço e que fossem originais e novas não foi tão fácil. São vendidas por 20-30 euros ou mais por unidade, o que considero um ultraje para uma ventoinha de 35 mm.

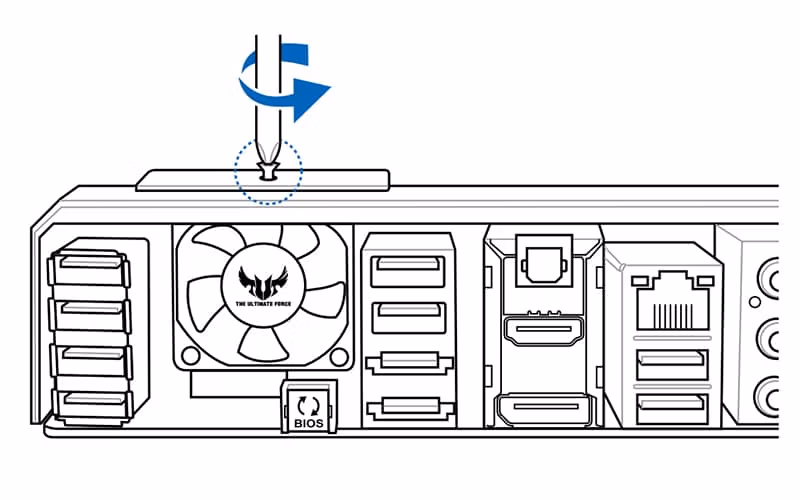

A que está no topo entra numa ranhura, a tampa é retirada. Prende-se à ventoinha e entra na sua ranhura.
Poderá estar interessado em
Como baixar a temperatura do seu PC
Qualquer altura é boa para baixar a temperatura do seu PC, quer seja um portátil ou um computador de secretária. Leia
Consultei primeiro a ASUS, depois o distribuidor oficial da SUNON para Espanha e até mesmo o fabricante, que tem a sua sede em Taiwan e cerca de 120 distribuidores em todo o mundo. Em ambos os casos, sem sucesso. Estão descontinuadas.

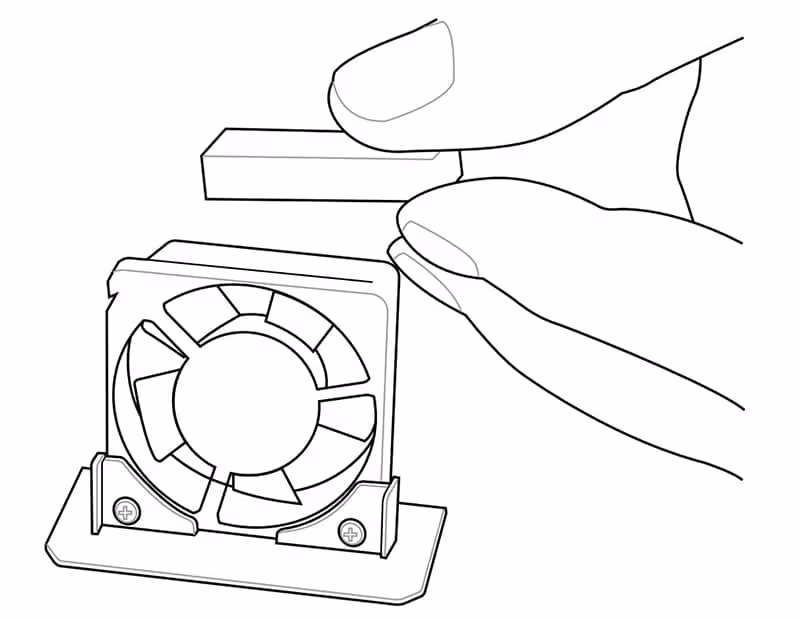

O primeiro problema com uma destas ventoinhas foi a tal esponja mencionada no manual. Lembro-me de a ter visto, mas não aparece quando tiro a minha. Julgo que se desprendeu do calor e foi viver para o fundo da caixa.
Este é um dos primeiros inconvenientes desta "armadura" térmica. Se deixar cair um parafuso ou, como neste caso, a maldita esponja de espuma, espuma de borracha ou lá como se chama, tem de desmontar metade do computador para lhe aceder.
O mesmo problema surge quando tem de mudar a bateria que alimenta a memória de configuração (CMOS). O que noutras placas demora dois minutos, nesta pode demorar uma tarde inteira.
Agora descubro que a ventoinha não era tão má como pensava. Grande parte do ruído era causado por vibrações devido à falta daquela junta, mas ainda assim é excessivo.

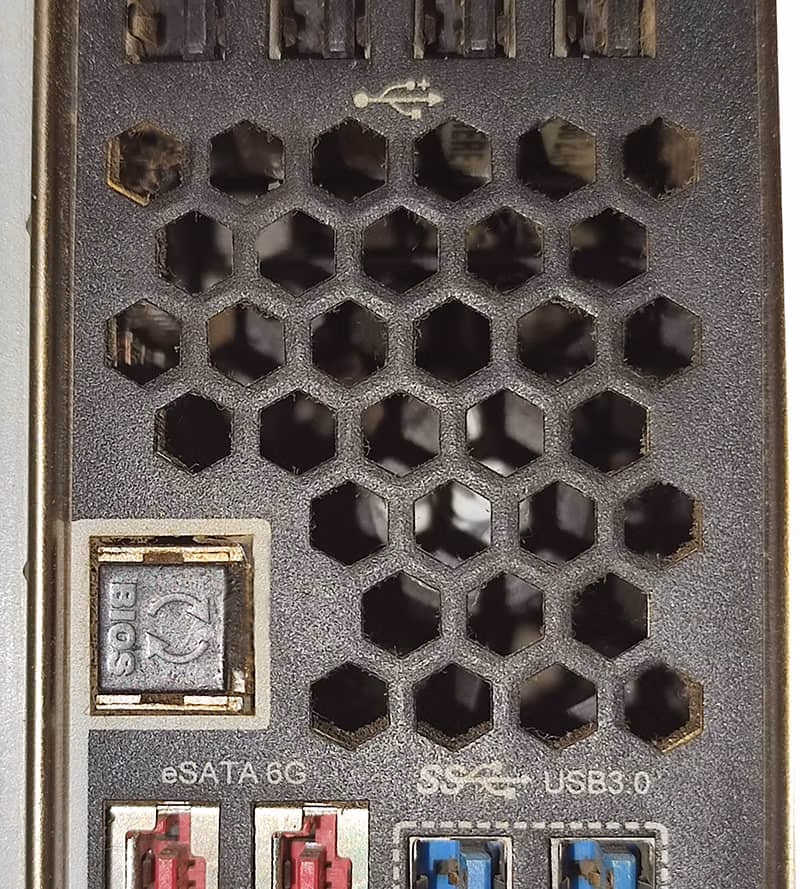

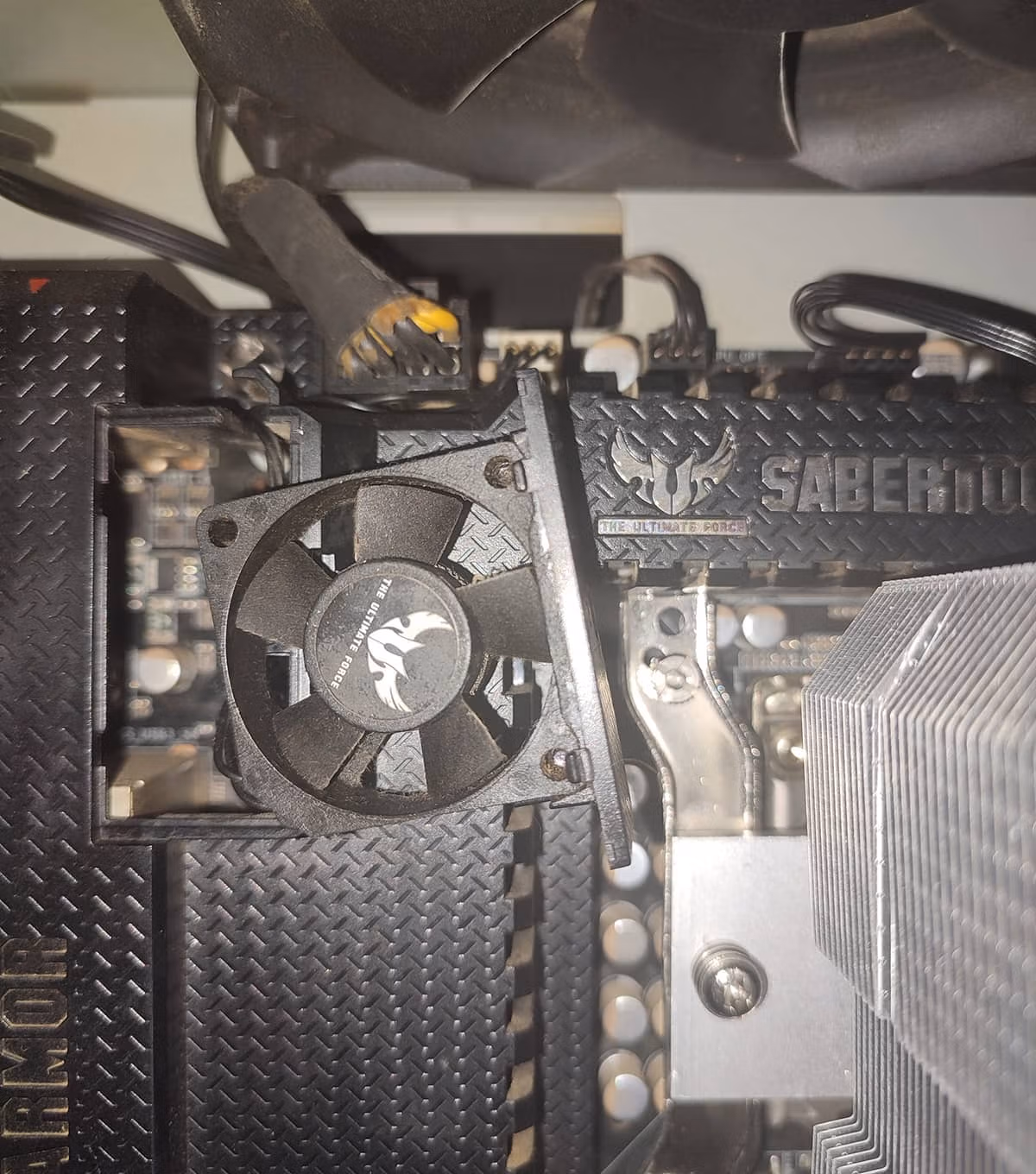

A ventoinha superior pode ser vista por trás.

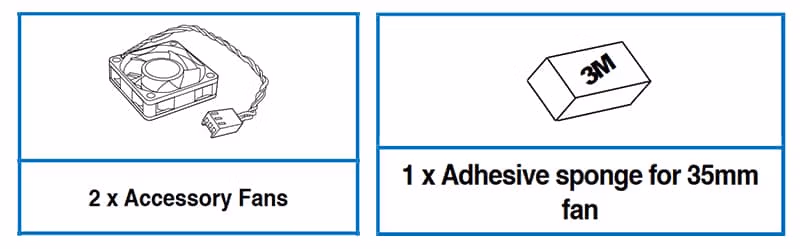

A primeira coisa que me passou pela cabeça foi procurar a referência à tal almofada, necessária para evitar vibrações, e a única coisa que aparece no manual é que é da marca 3M. Outra opção é colocar uma almofada de 40mm nesse orifício, para que a esponja não seja necessária, mas não quis correr o risco e decidi tentar resgatá-la tombando a torre.
Tive sorte. Depois de a virar algumas vezes, apareceu juntamente com um par de parafusos e uma pequena peça de plástico que não faço ideia para que servia.

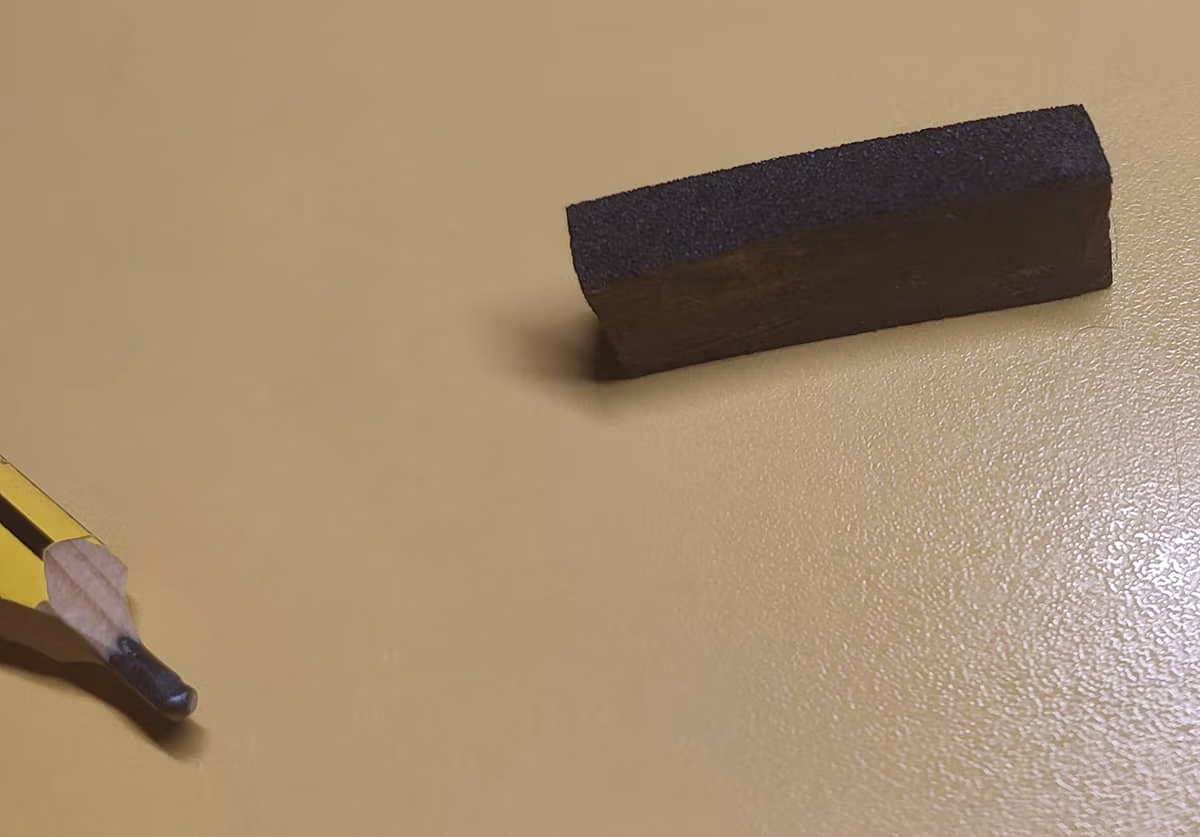

A esponja perdeu toda a propriedade da sua camada adesiva e está deformada.
Depois de a tentar domar um pouco e de a medir, optei por substituí-la por outra com propriedades semelhantes e substituí-a. Dois metros de esponja adesiva (o mínimo que consegui encontrar) custaram 1,46€ e já tive de a substituir 66 vezes.

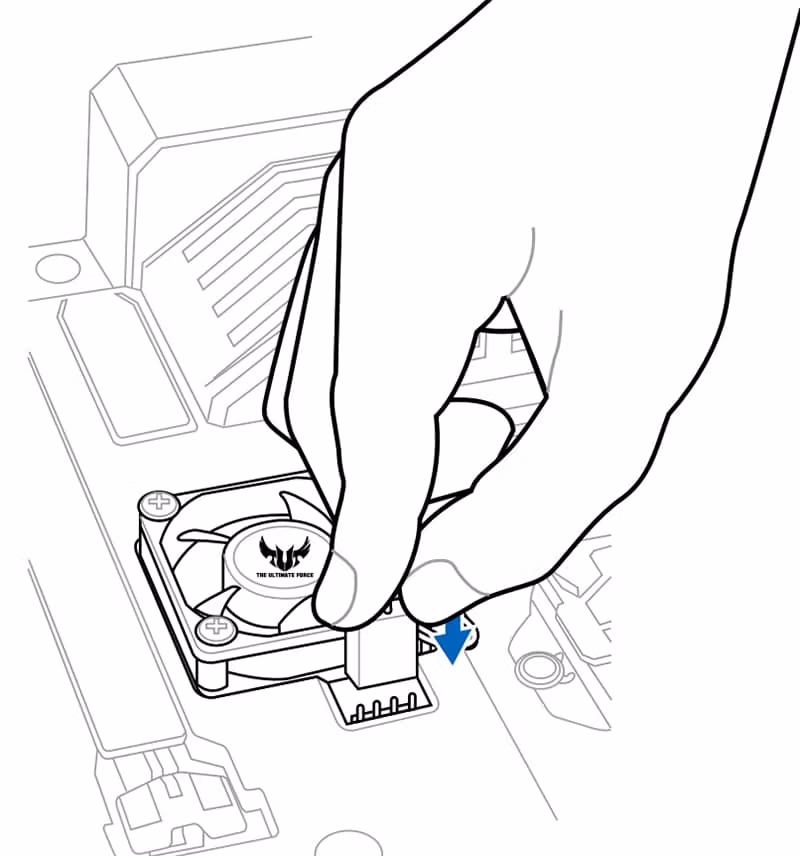

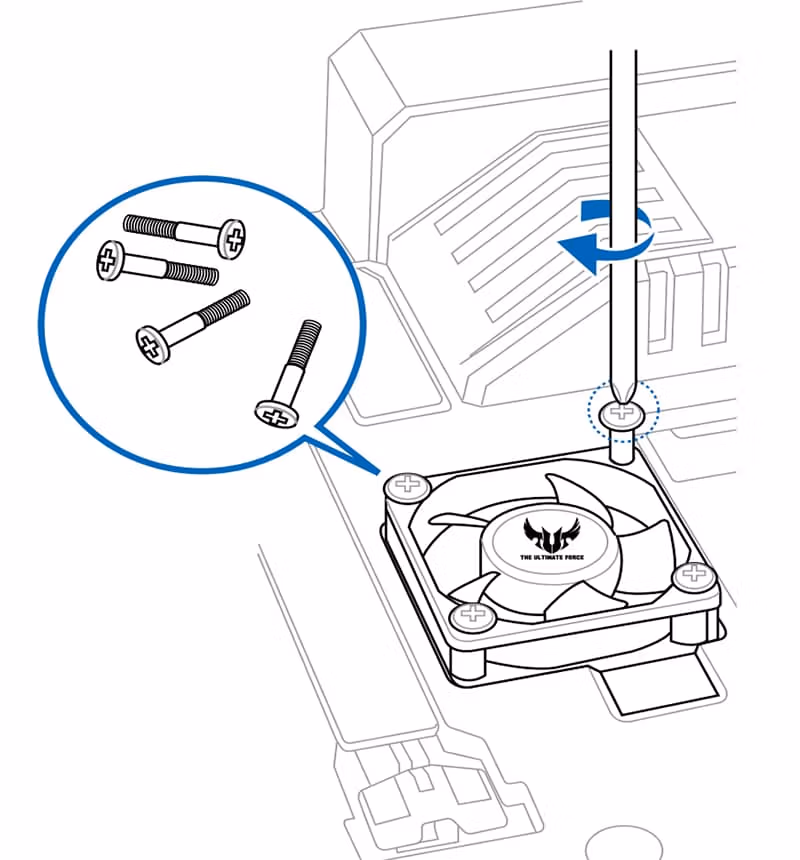

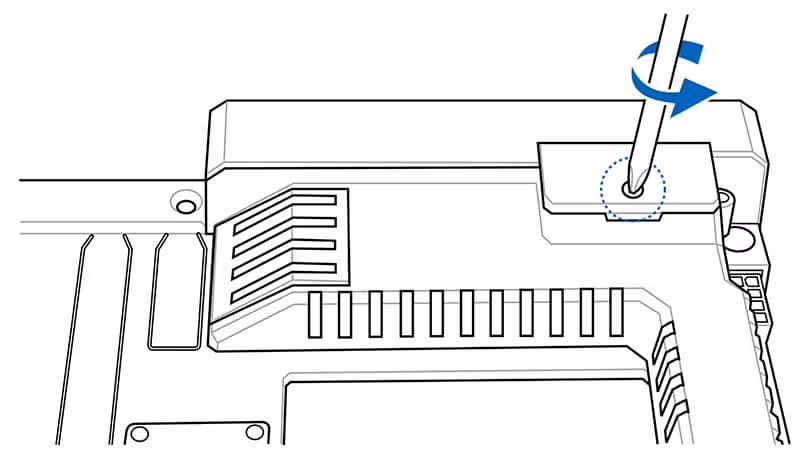

Para substituir a ventoinha inferior, a que fazia mais barulho, não há qualquer dificuldade, basta enroscá-la e ligá-la à corrente.
Aí tem a antiga no seu lugar.
As ventoinhas chegam
Apesar de haver bastantes vendedores que as têm usadas no Ebay, porque este modelo exato já não é fabricado, continuei a procurar nas lojas da zona até encontrar umas novas a 10,84€ por unidade mais portes de envio. Por 26 euros consegui comprar um par numa loja chinesa.
Encomendei-os no dia 1 de julho e chegaram no dia 18. O vendedor(Cmyhub.com) merece uma avaliação positiva porque respondeu sempre às diferentes questões que lhe coloquei através do chat da sua loja AliExpress e enviou as fotografias pedidas para comparar e verificar que se tratava do modelo exato.

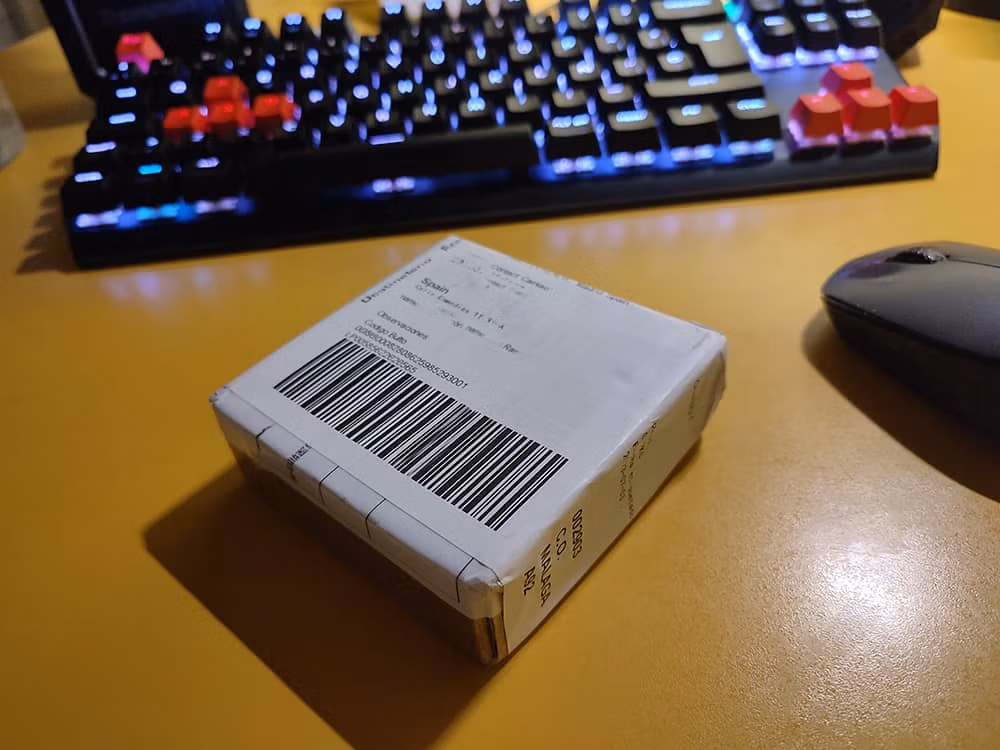

Chegaram na embalagem correcta e bem protegidos.

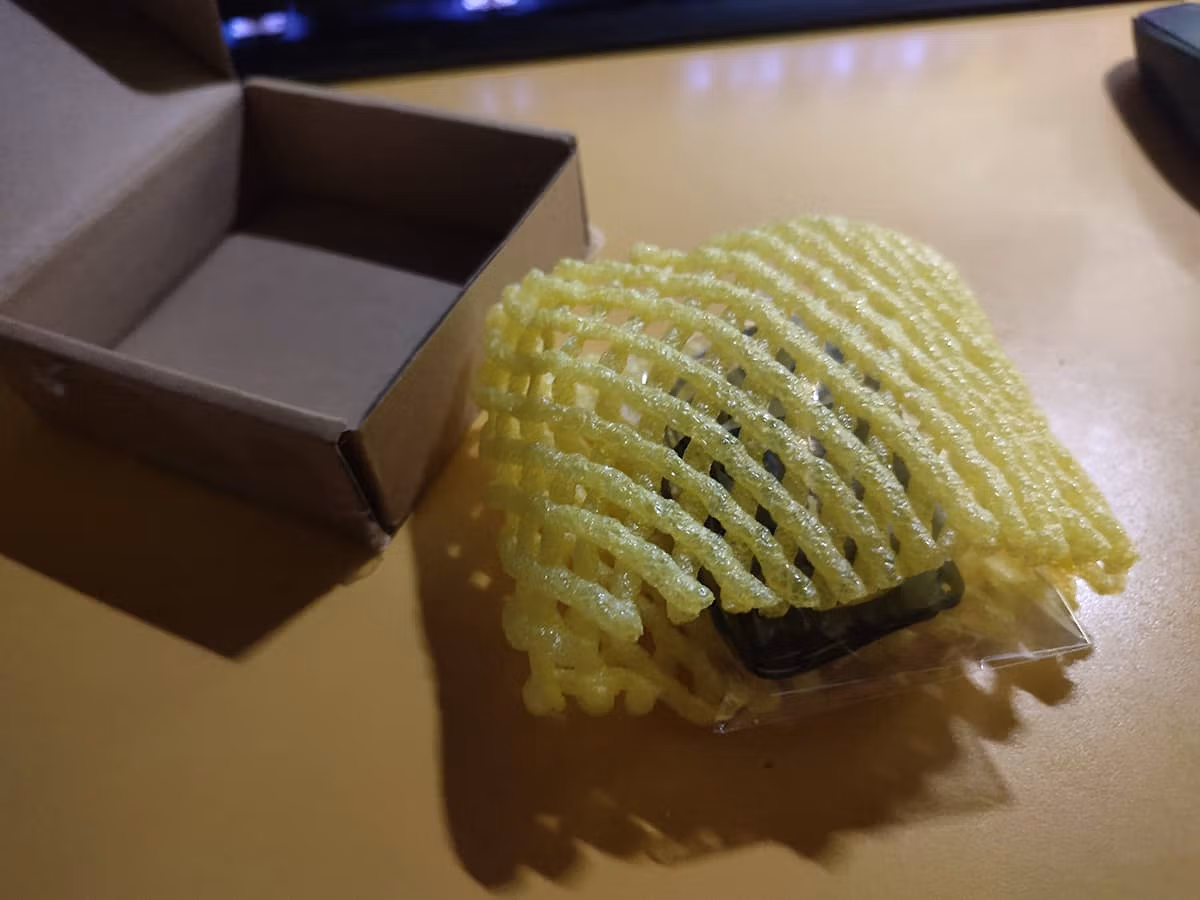

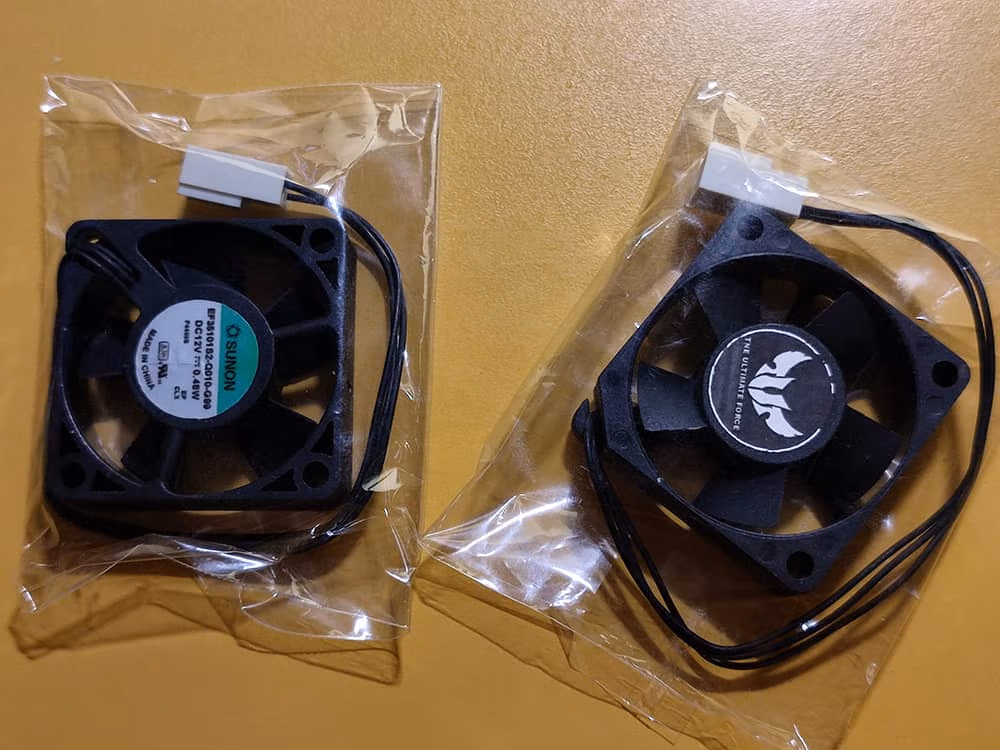

Para além da espuma que as cobre, cada ventoinha está na sua embalagem de plástico selada.

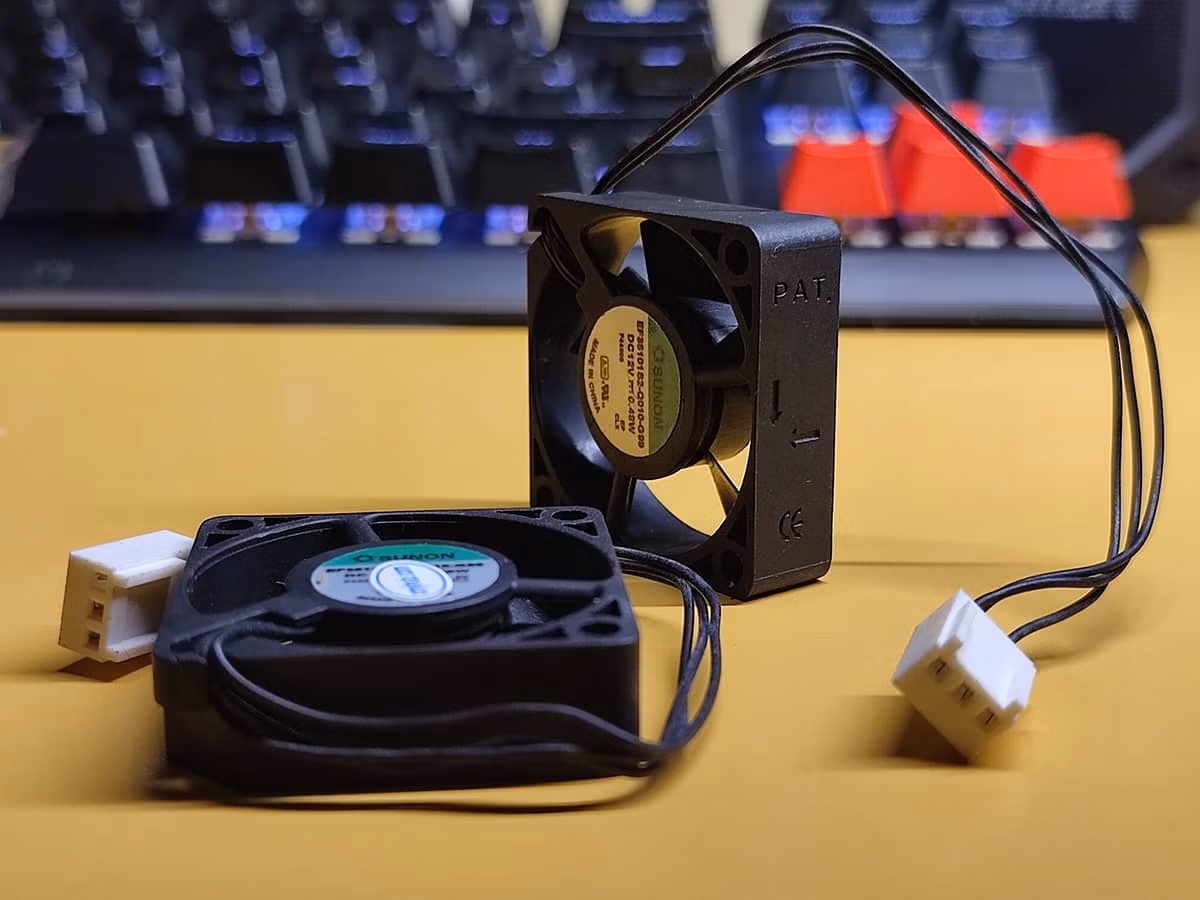

São novas e cheiram a novo. Todas as marcações e legendas correspondem exatamente aos antigos originais a substituir.
Até os autocolantes com o logótipo TUF (The Ultimate Force) estão cobertos pelo seu plástico protetor.
Com elas veio o silêncio
Assim que as ventoinhas são montadas, a primeira coisa que nota é o silêncio quase absoluto. Agora a máquina tem o mesmo nível de ruído que tinha quando a utilizei pela primeira vez, quase zero.
A de cima entrou sem qualquer problema.
No final, a que parecia mais fácil de montar era a mais complicada, pois era necessário retirar alguns parafusos da estrutura e levantá-la forçando-a para cima para passar o cabo por baixo, por isso optei por fixá-la por cima da forma mais organizada possível.

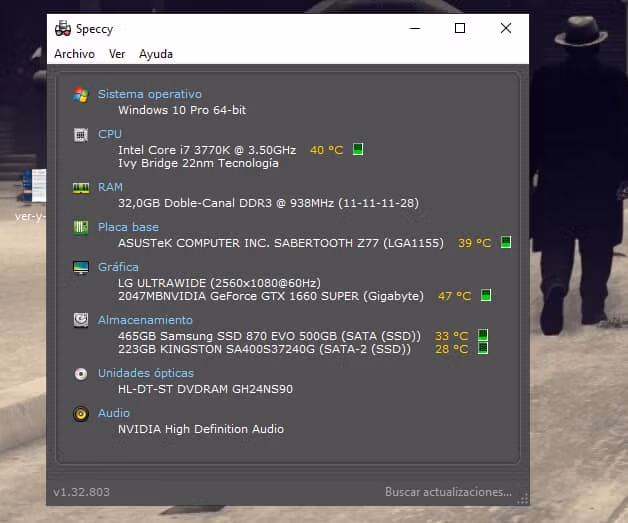

A temperatura da CPU não baixou muito, apenas 3 ou 4 graus não negligenciáveis, embora ainda tenha de comparar com diferentes cargas de trabalho. No modo inativo, o CPU atingiu o máximo de 40 graus com cerca de 31 graus na sala.
Em um teste de desempenho de um jogo exigente e jogando em alta, a CPU não passou dos 60 graus. Confirma-se que as ventoinhas permanecem silenciosas a funcionar no desempenho máximo e apenas se ouve uma ligeira vibração se a tampa da caixa for removida.
Vamos ver essas ondas de calor, deixe-as vir se se atreverem. Estou à espera delas. Tenho duas caçadeiras.
Este post NÃO contém quaisquer ligações de afiliados ou algo semelhante. Quaisquer produtos ou acessórios aqui mencionados foram comprados em sítios com os quais não tenho qualquer tipo de ligação.
