Nếu bạn không phải là độc giả thường xuyên và mới đến đây, để hiểu lý do tại sao tôi đánh giá ăng-ten này, bạn có thể bắt đầu bằng cách đọc bài viết này và bài viết này.
Nếu bạn không có thời gian, tôi sẽ tóm tắt cho bạn. Tôi đã mua ăng-ten này để sử dụng với SDR (radio định nghĩa bằng phần mềm).
Và vì ngày 13 tháng 2 là Ngày Quốc tế Đài phát thanh, tôi thấy rất phù hợp để kỷ niệm ngày này bằng việc khánh thành một ăng-ten.
Antenna
Megaloop MLA-30+ là một ăng-ten hoạt động dùng để thu sóng vòng lặp hoặc vòng băng tần rộng, hoạt động trong khoảng tần số từ 500 KHz đến 30 MHz, với khả năng thu sóng ngắn và HF tốt.
Đây là một loại ăng-ten giá rẻ được sản xuất tại Trung Quốc, không có nhãn hiệu hay nhà sản xuất nào được biết đến, và mỗi chiếc ăng-ten được bán ra có thể là bản sao của bản sao của bản sao.
Đây là một thiết kế Trung Quốc "tương tự" với "Megaloop FX" của thương hiệu "Bonito", nhưng với giá chỉ bằng một phần mười. Thiết kế hiện tại dường như dựa trên "Active 3-30 MHz Hula-Loop Antenna for Shortwave".
Và nói về ăng-ten, một ăng-ten khác đã nhận được nhiều đánh giá tích cực và tôi đã đọc về nó trong những ngày gần đây là M1GEO Wellgood Active RX Loop.
Nhưng trước khi đi vào vấn đề lắp đặt, hiệu suất, ưu điểm và nhược điểm, hãy xem sản phẩm được giới thiệu như thế nào và bạn sẽ nhận được gì khi mua sản phẩm này.
Từng mảnh một
Sản phẩm được đóng gói trong bao bì thông thường bên trong túi chống tĩnh điện với lớp bảo vệ thích hợp, và các bộ phận của sản phẩm không có khả năng bị hư hỏng đáng kể trong quá trình vận chuyển.

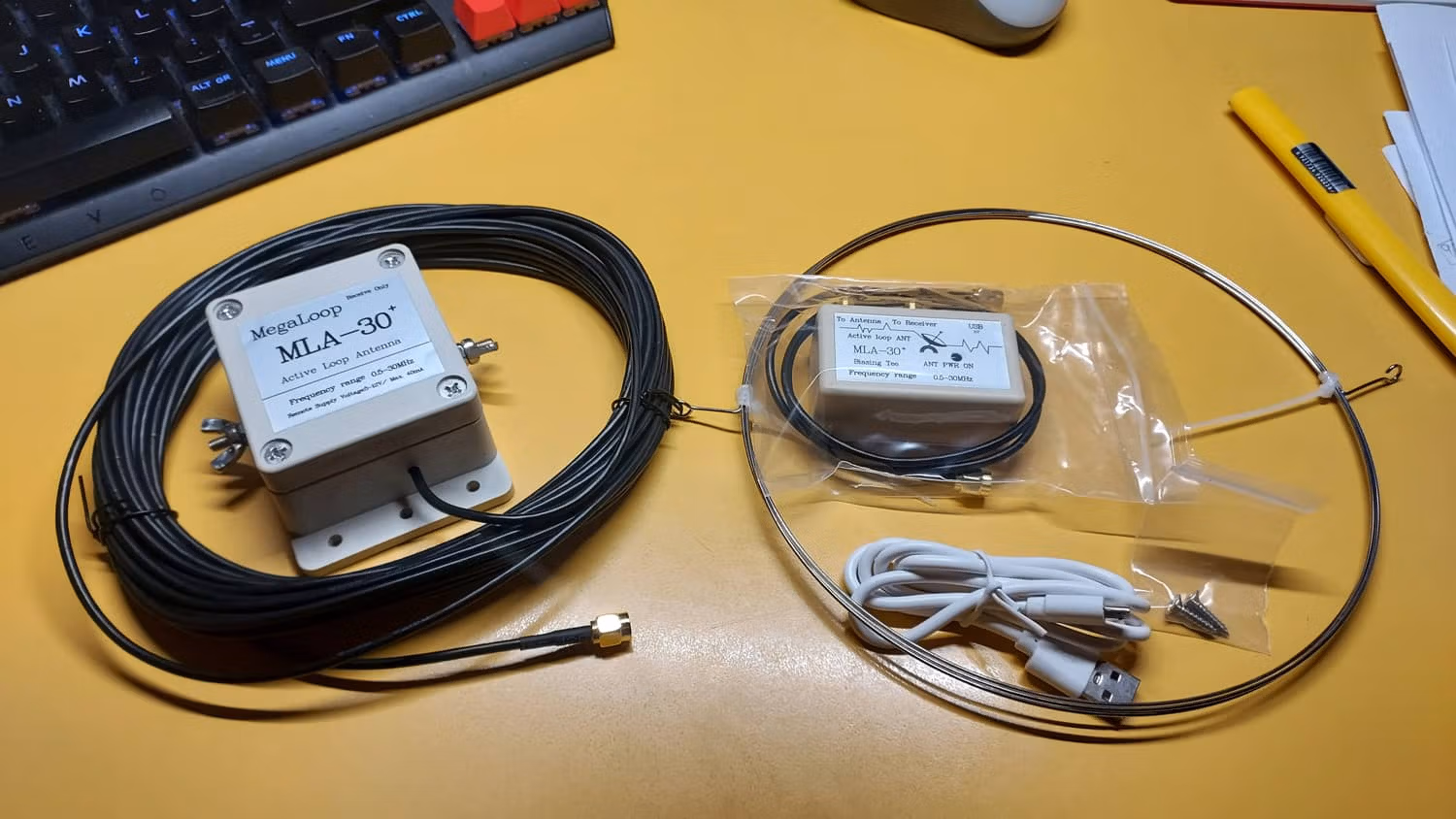

Bao gồm tất cả các bộ phận cần thiết để lắp ráp, không cần cắt, đo, điều chỉnh hay cấu hình gì cả. Bất kỳ ai cũng có thể lắp ráp trong vài phút. Thực tế, sản phẩm thậm chí không kèm theo hướng dẫn lắp ráp.

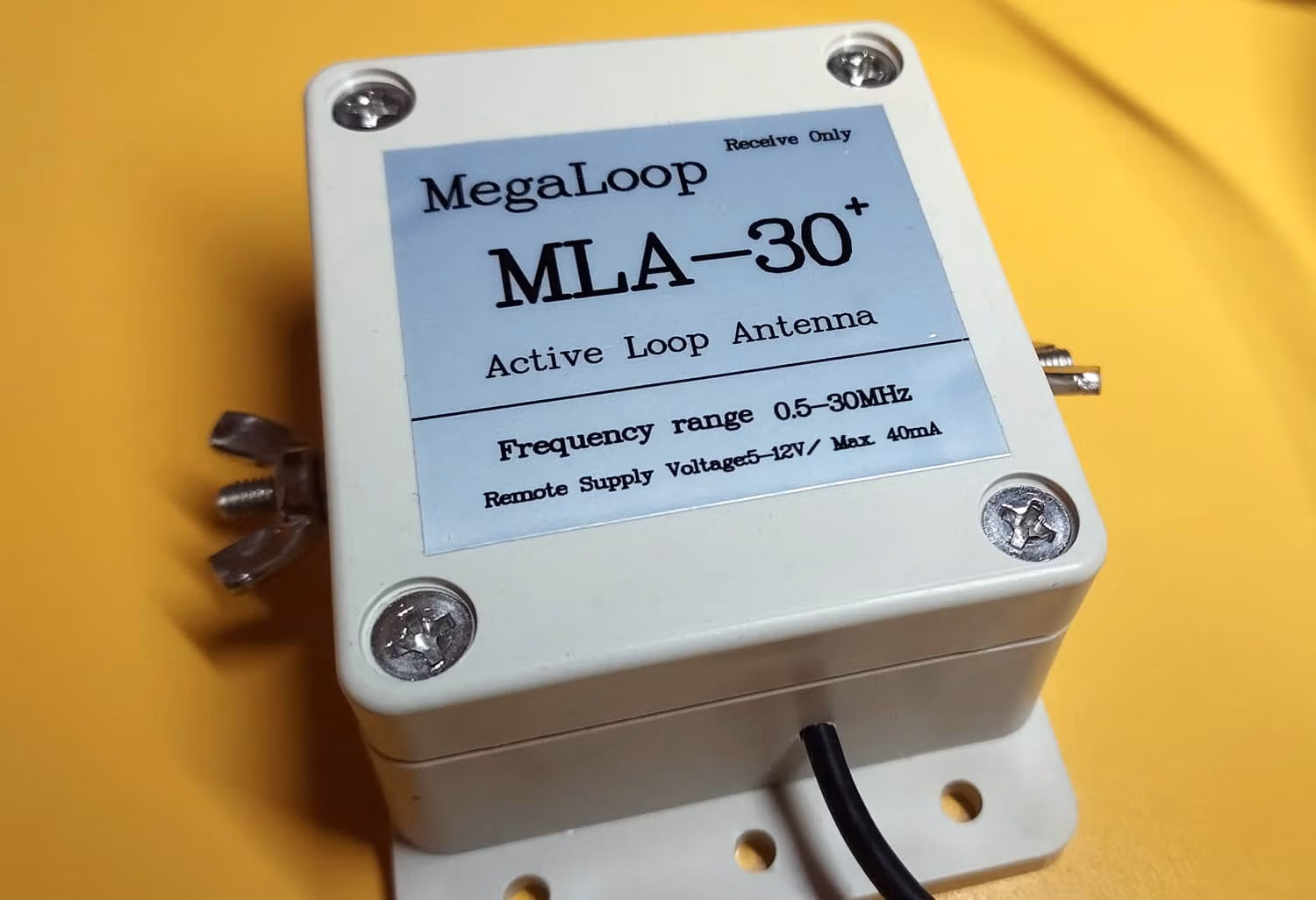

Mô-đun với ăng-ten, chứa bo mạch, được niêm phong, và bên trong bo mạch được nhúng trong nhựa để đảm bảo tính kín nước khi được sử dụng làm ăng-ten cố định ngoài trời. Đã có người mở nó ra và nhúng khối nhựa này vào nước sôi để làm tan chảy nhựa và kiểm tra bo mạch. Bạn có thể xem tại đây.

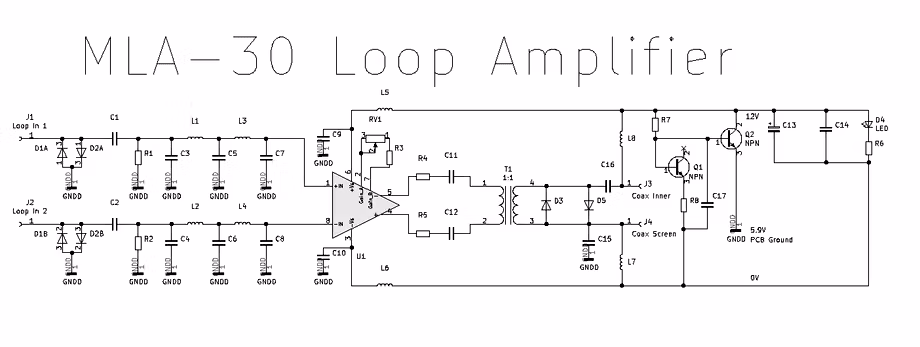

Nó có một bộ khuếch đại dựa trên chip Texas TL592B, là một bộ khuếch đại video hai giai đoạn với các đầu vào và đầu ra vi sai. (Nguồn).
Hình ảnh do Matt cung cấp, M0LMK

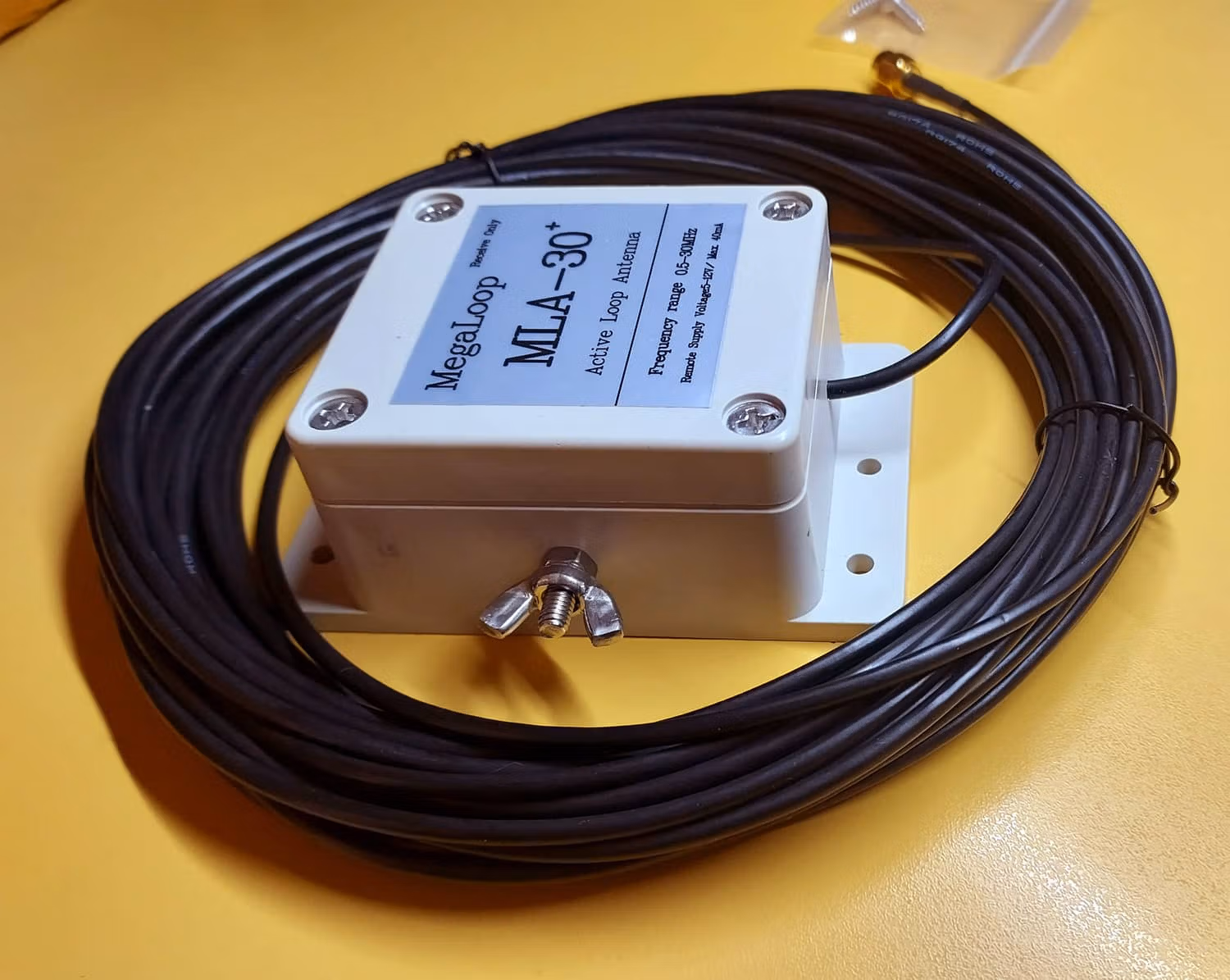

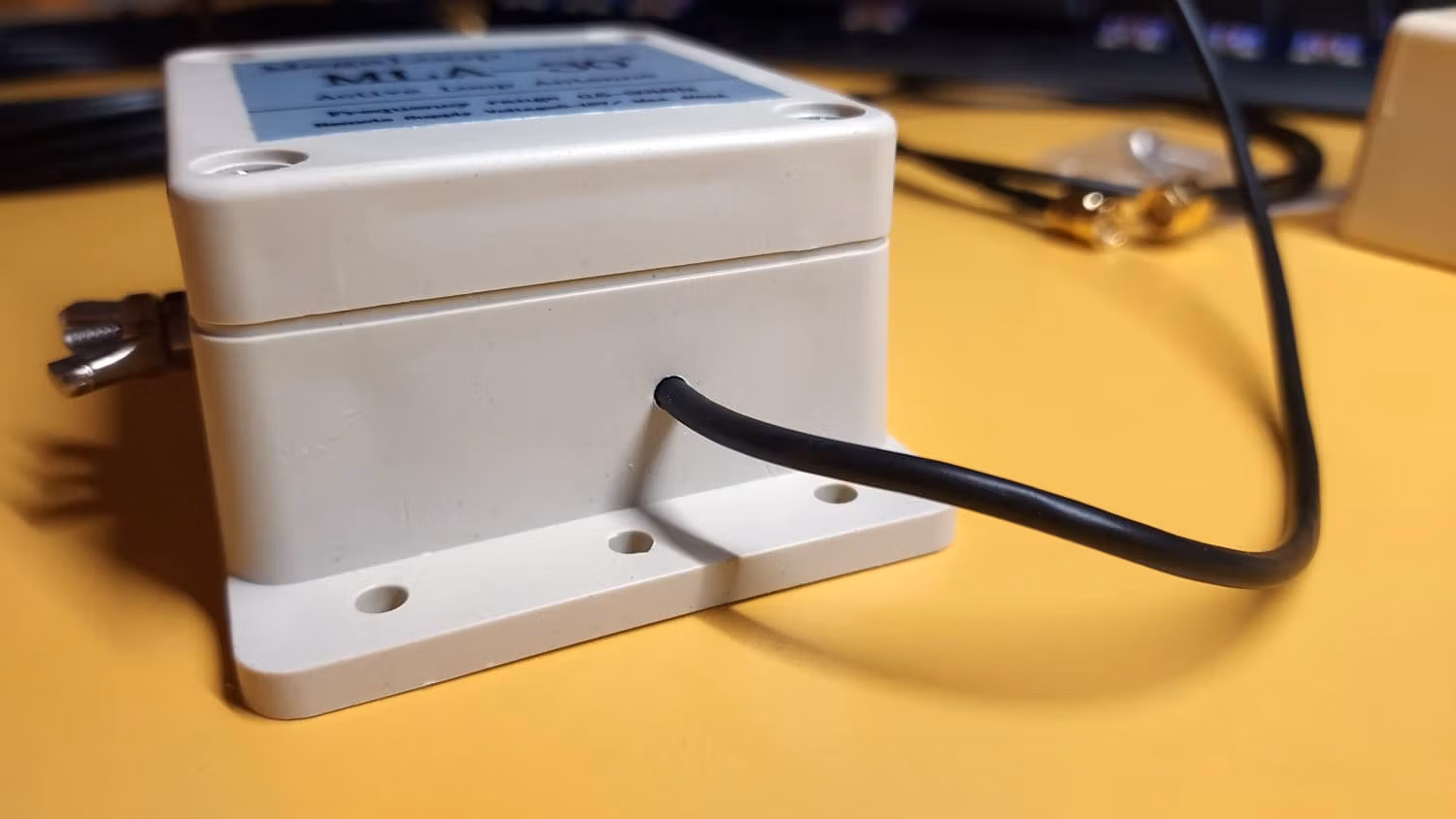

Đi kèm với một dây cáp đồng trục RG174 mỏng dài 10 mét có đầu nối SMA và hai đai ốc bướm để cố định vòng.

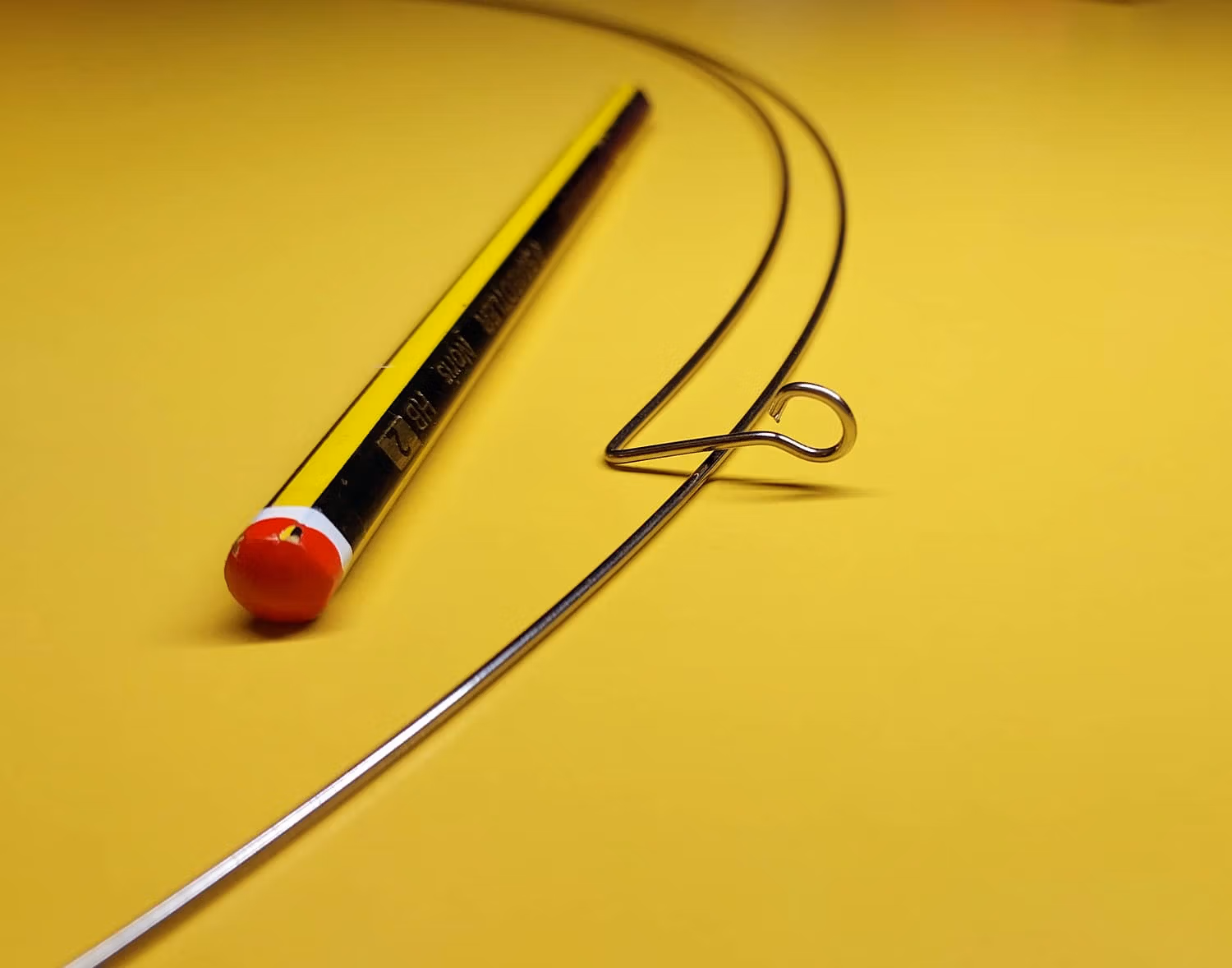

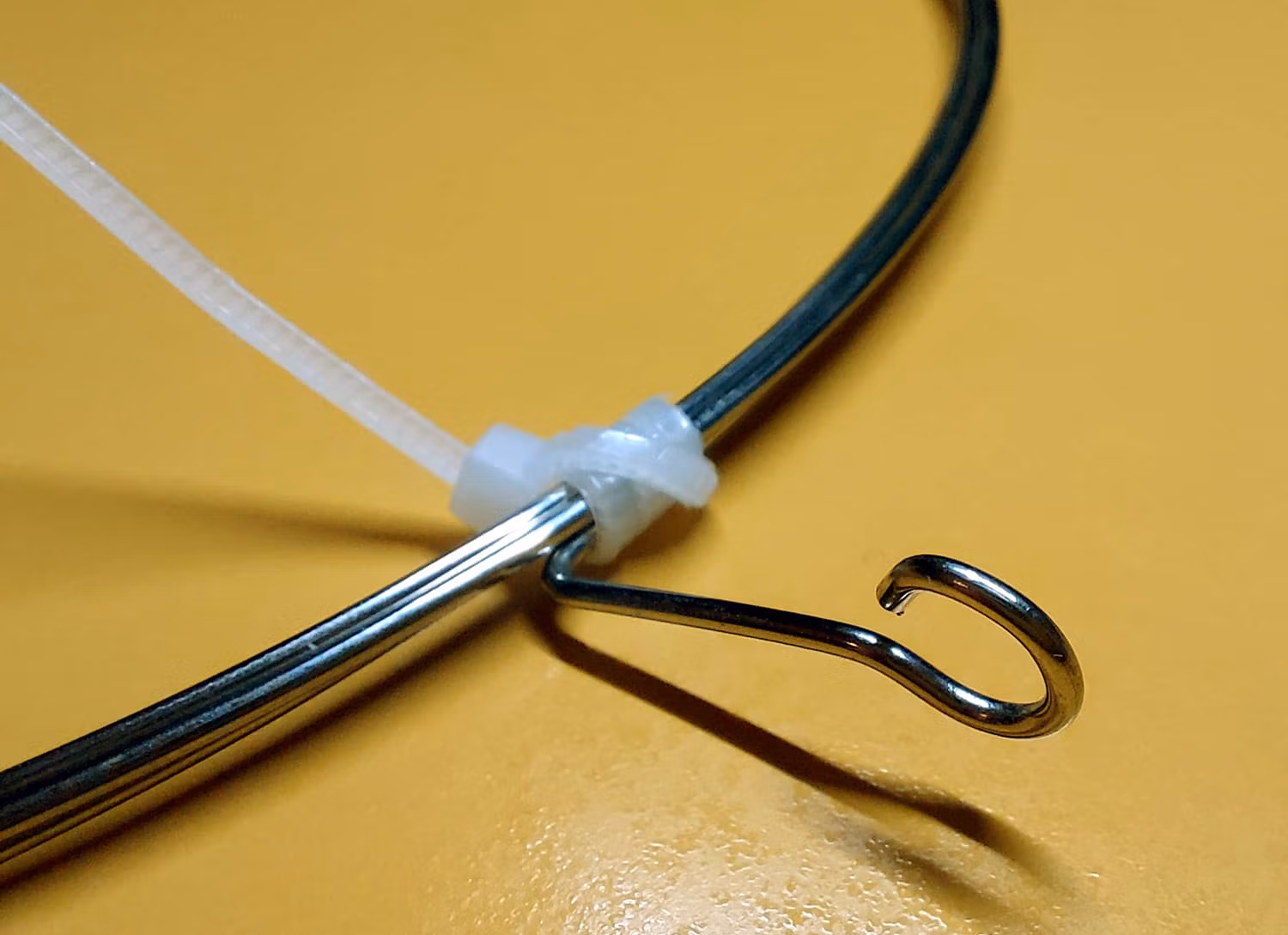

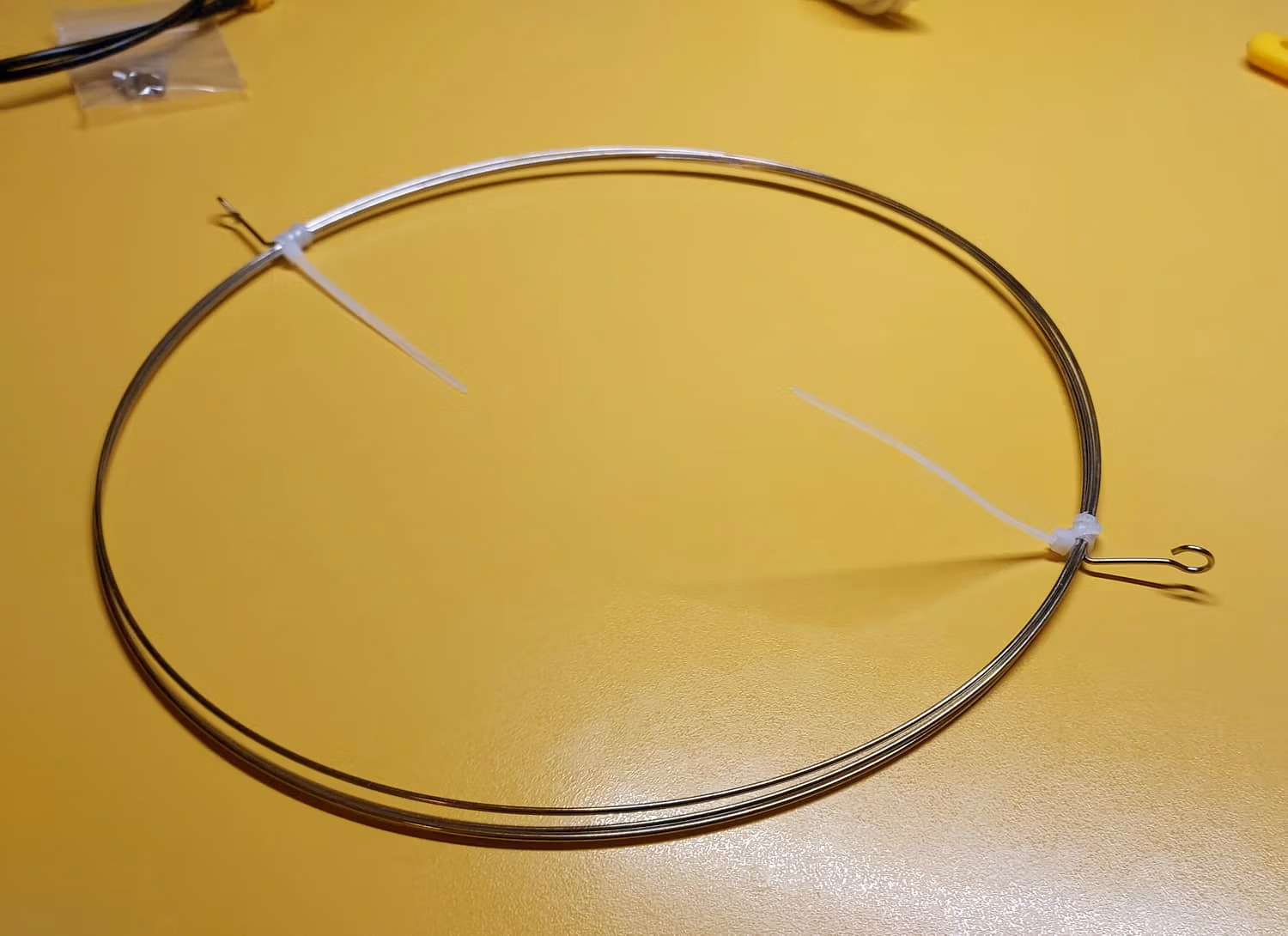

Vòng được làm từ dây thép không gỉ mỏng và nhẹ, nhưng rất bền. Khi mở ra, nó tạo thành một vòng tròn có đường kính khoảng 62-64 cm.

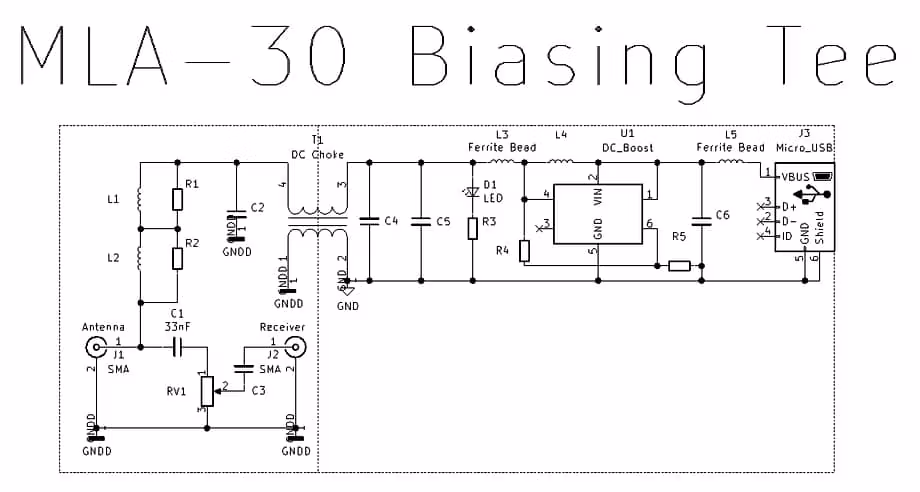

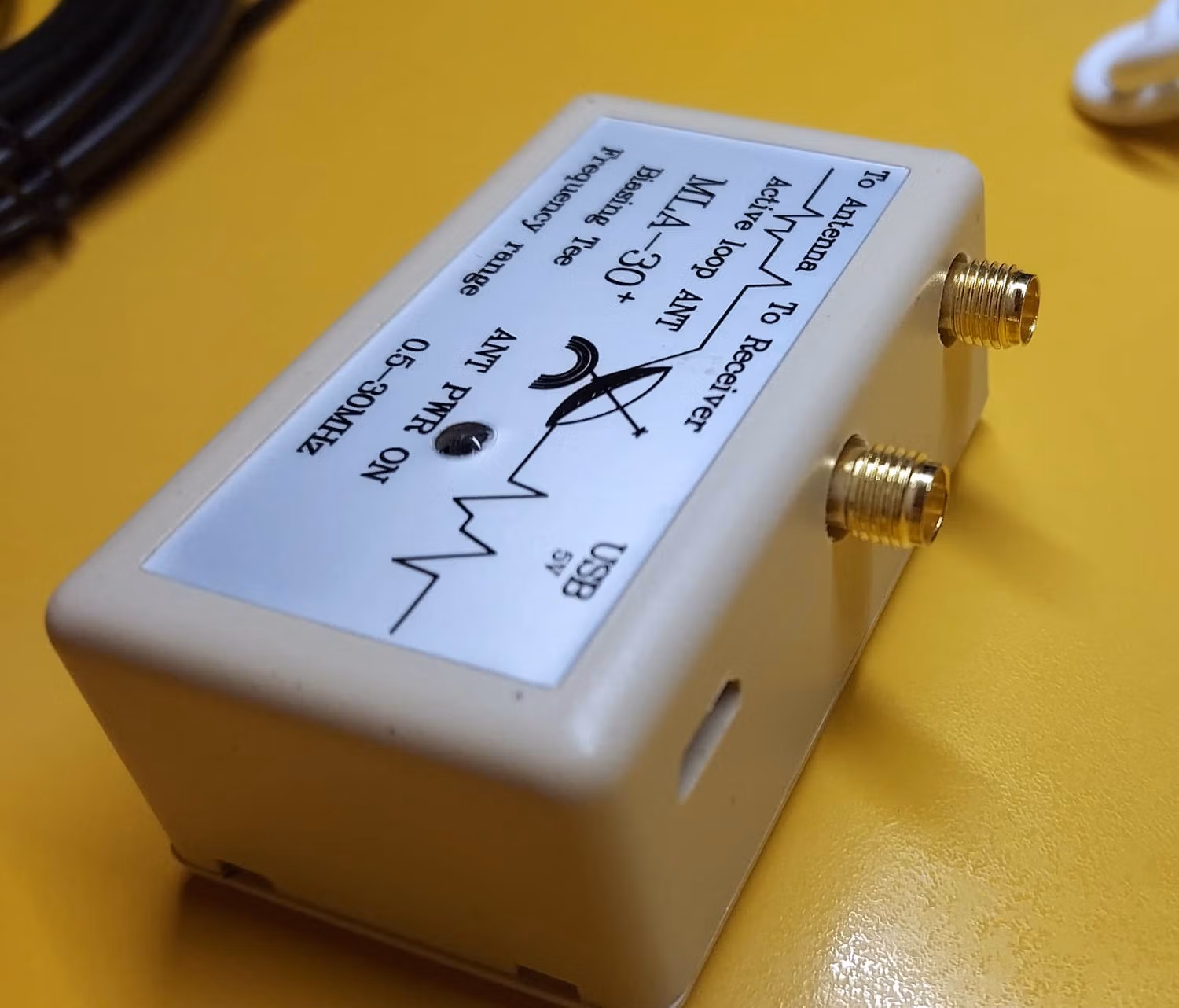

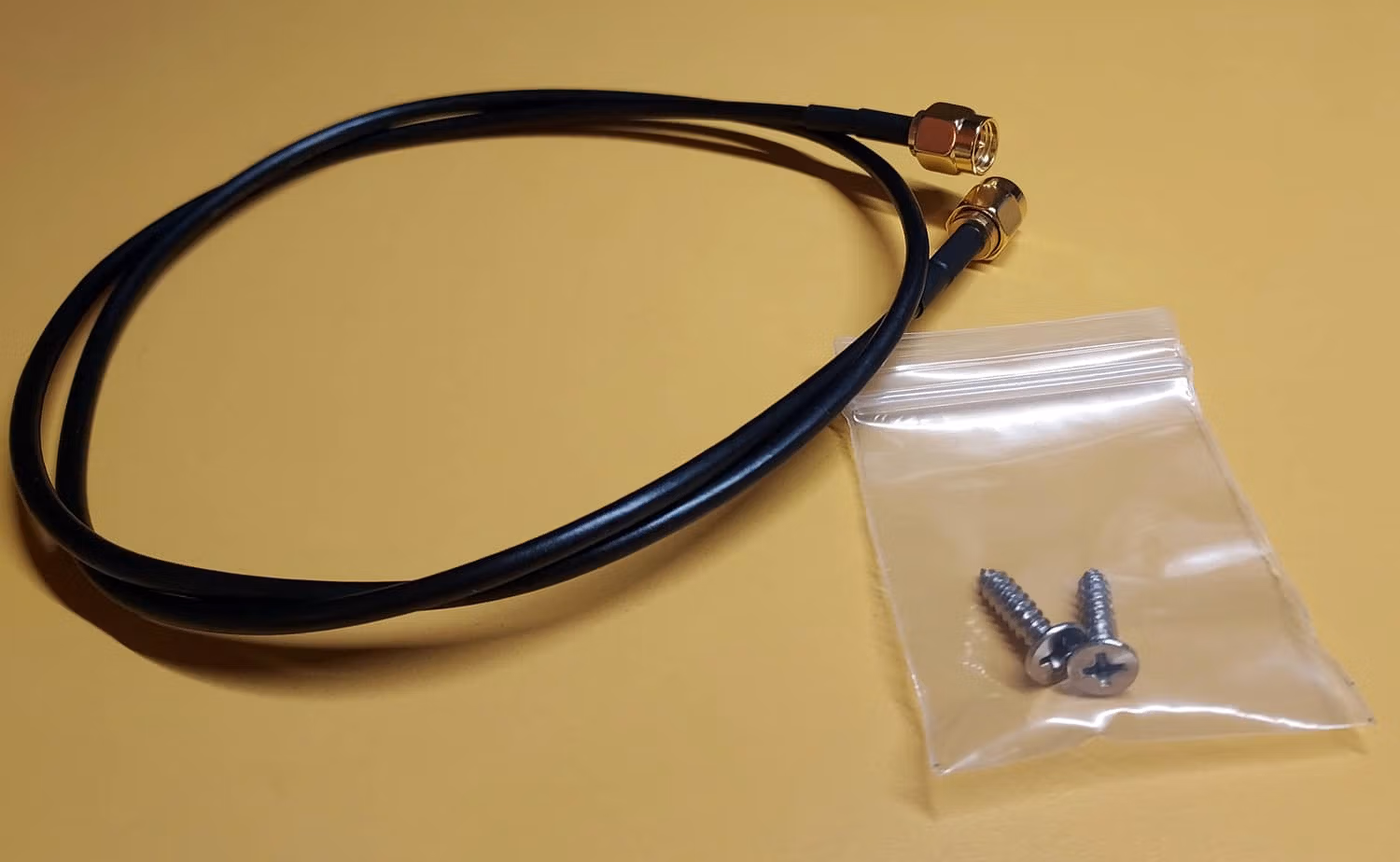

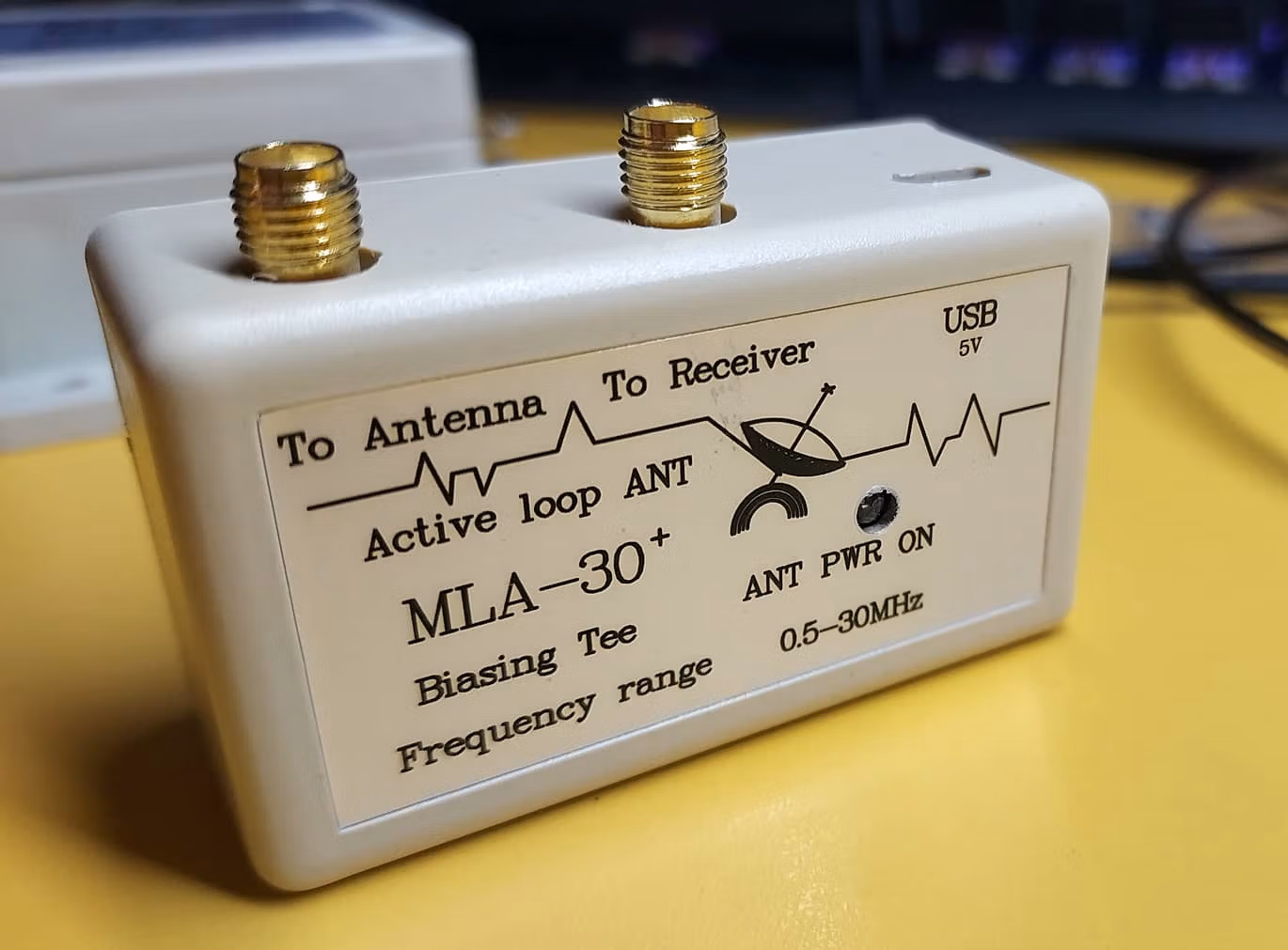

Cuối cùng, chúng ta có thiết bị sẽ cấp nguồn cho bộ khuếch đại tín hiệu của ăng-ten, một Bias Tee gửi dòng điện một chiều (tối thiểu 5 V và tối đa 12 V) qua cùng một cáp đồng trục, một cáp dài 60 cm với đầu nối SMA và hai ốc vít để kết nối mô-đun với ống của chúng ta, cùng với một cáp USB để cấp nguồn cho Bias Tee.
Cài đặt
Bộ sản phẩm không bao gồm giá đỡ, vì vậy bạn phải tự chế tạo giá đỡ để lắp đặt. Bạn có thể đặt nó trên bất kỳ vật gì, như một cây gậy gỗ hoặc PVC, tùy theo sở thích. Bất kỳ giá đỡ nào có thể dùng làm cột dài hoặc ngắn đều phù hợp, miễn là nó không phải bằng kim loại, vì vòng sẽ tiếp xúc với ống.

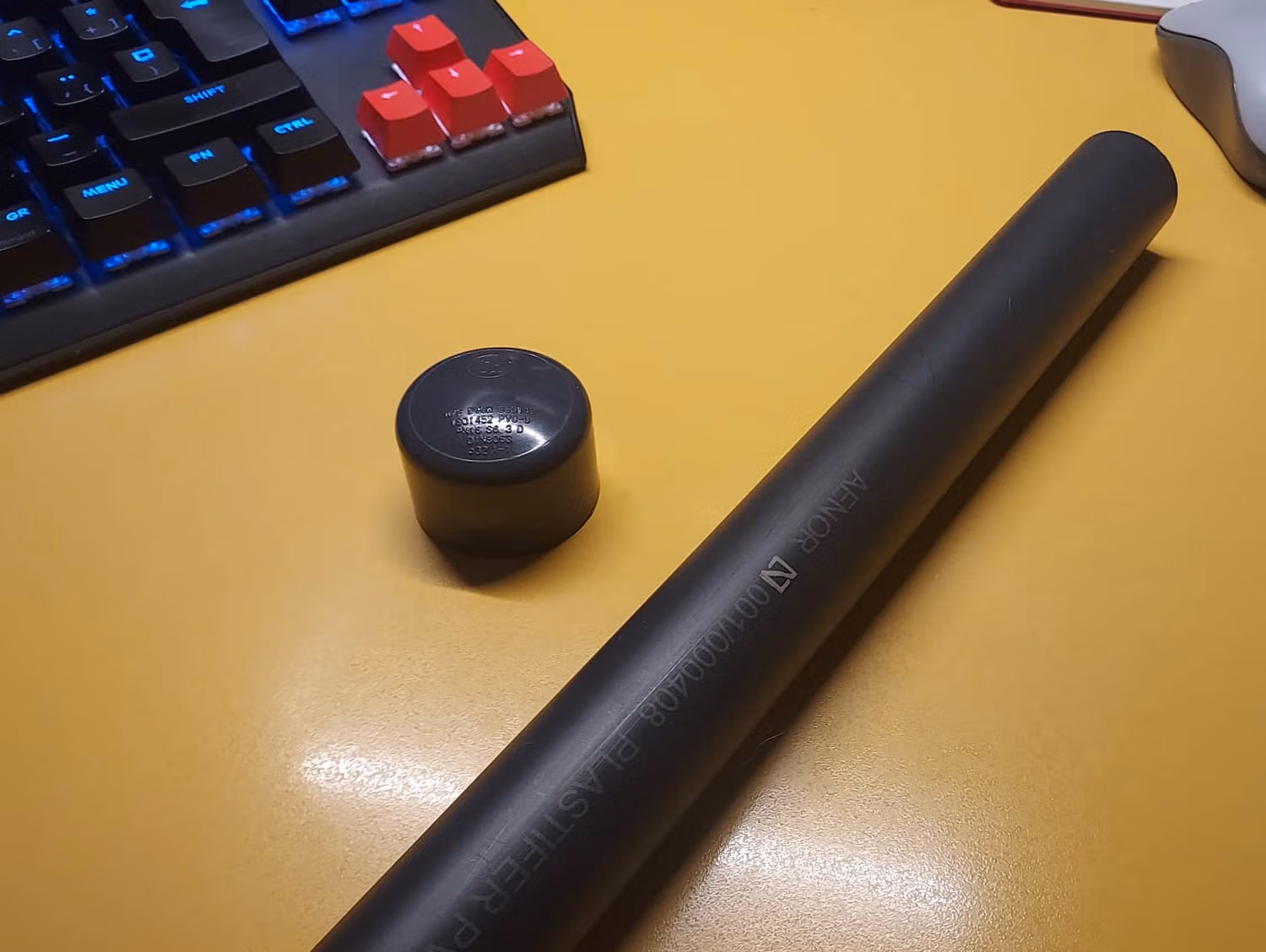

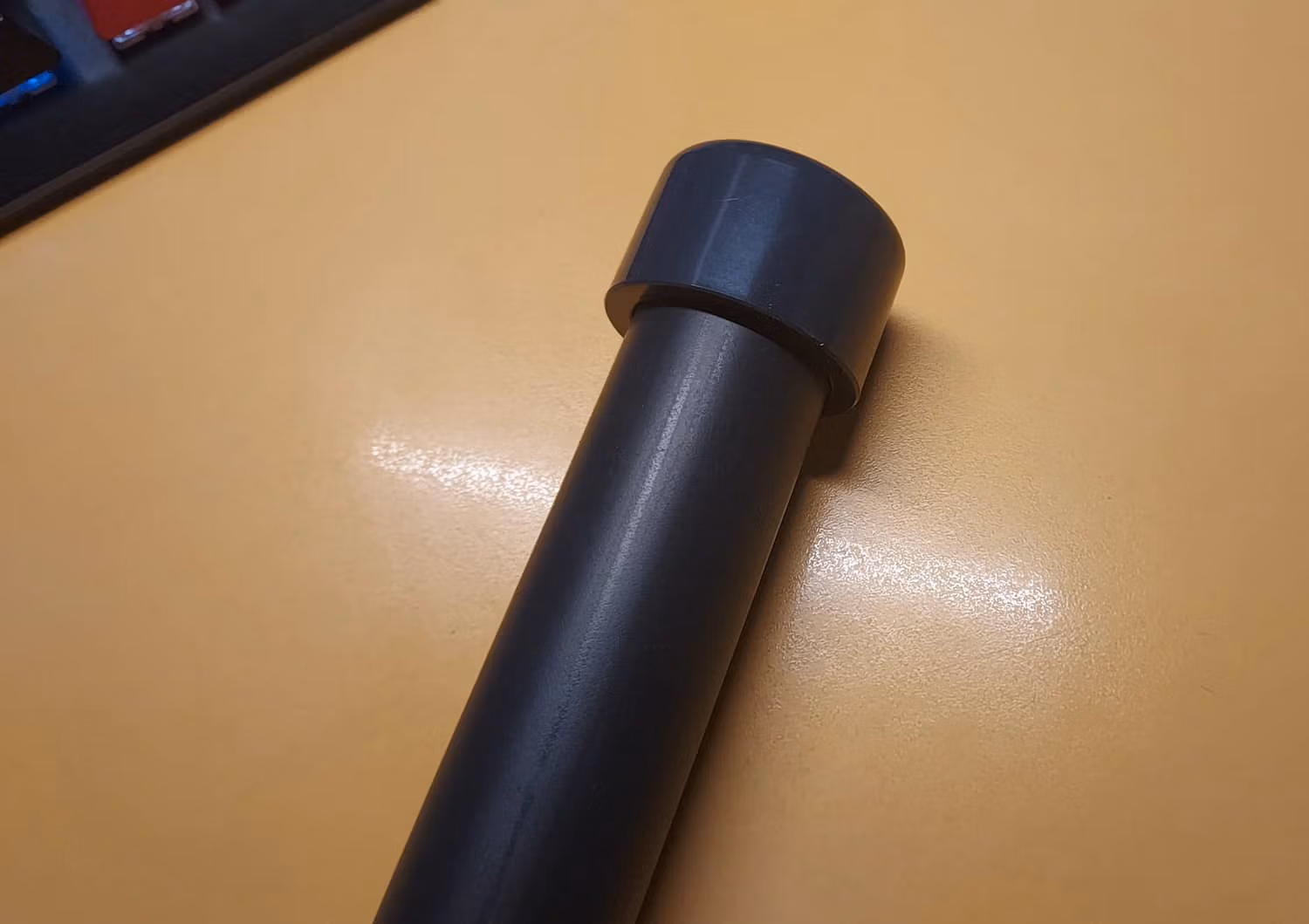

Tôi đã chọn một ống PVC có đường kính 32 mm và dài 2,5 mét, sẽ được bịt kín bằng một nắp để tạo vẻ thẩm mỹ tối thiểu cho cột ăng-ten tự chế này và ngăn nước xâm nhập vào ống, nhưng lý do chính để thêm nắp đậy là để tránh "hiệu ứng sáo" xảy ra khi gió thổi mạnh và có thể gây phiền toái (điều này cũng thường xảy ra ở nhiều ăng-ten có tia).

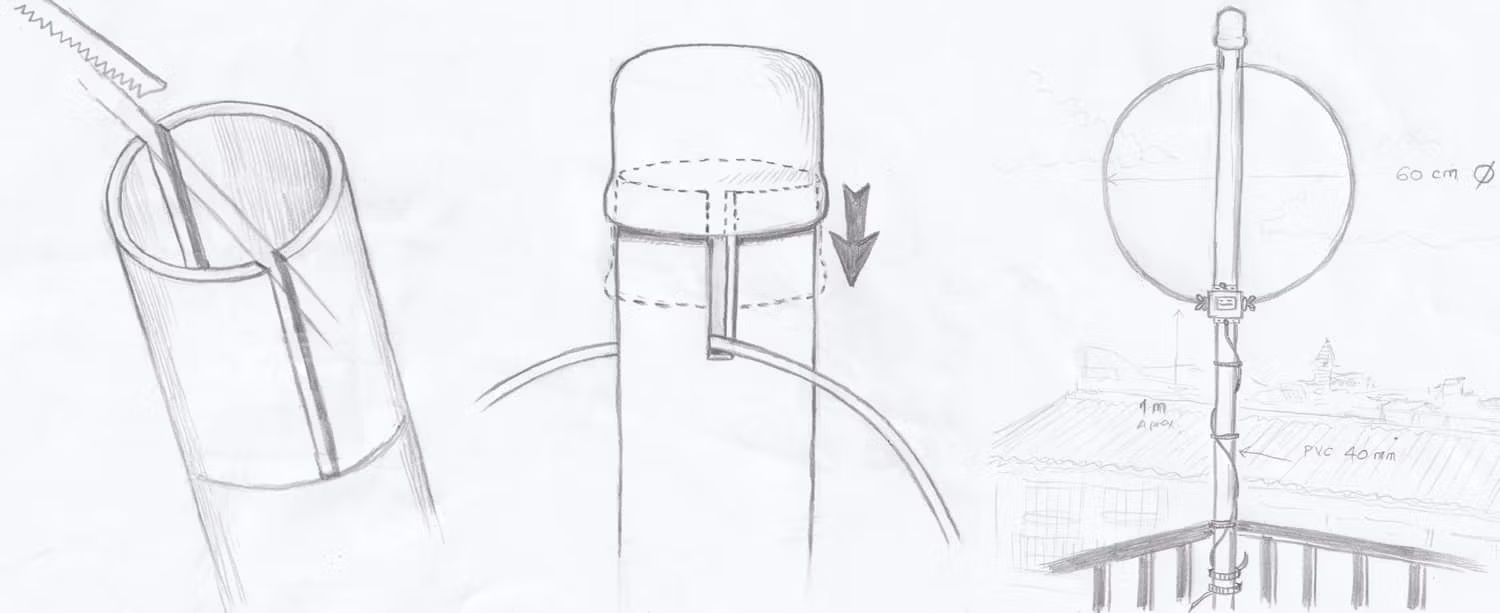

Dưới đây là bản tóm tắt sơ bộ về chủ đề này.

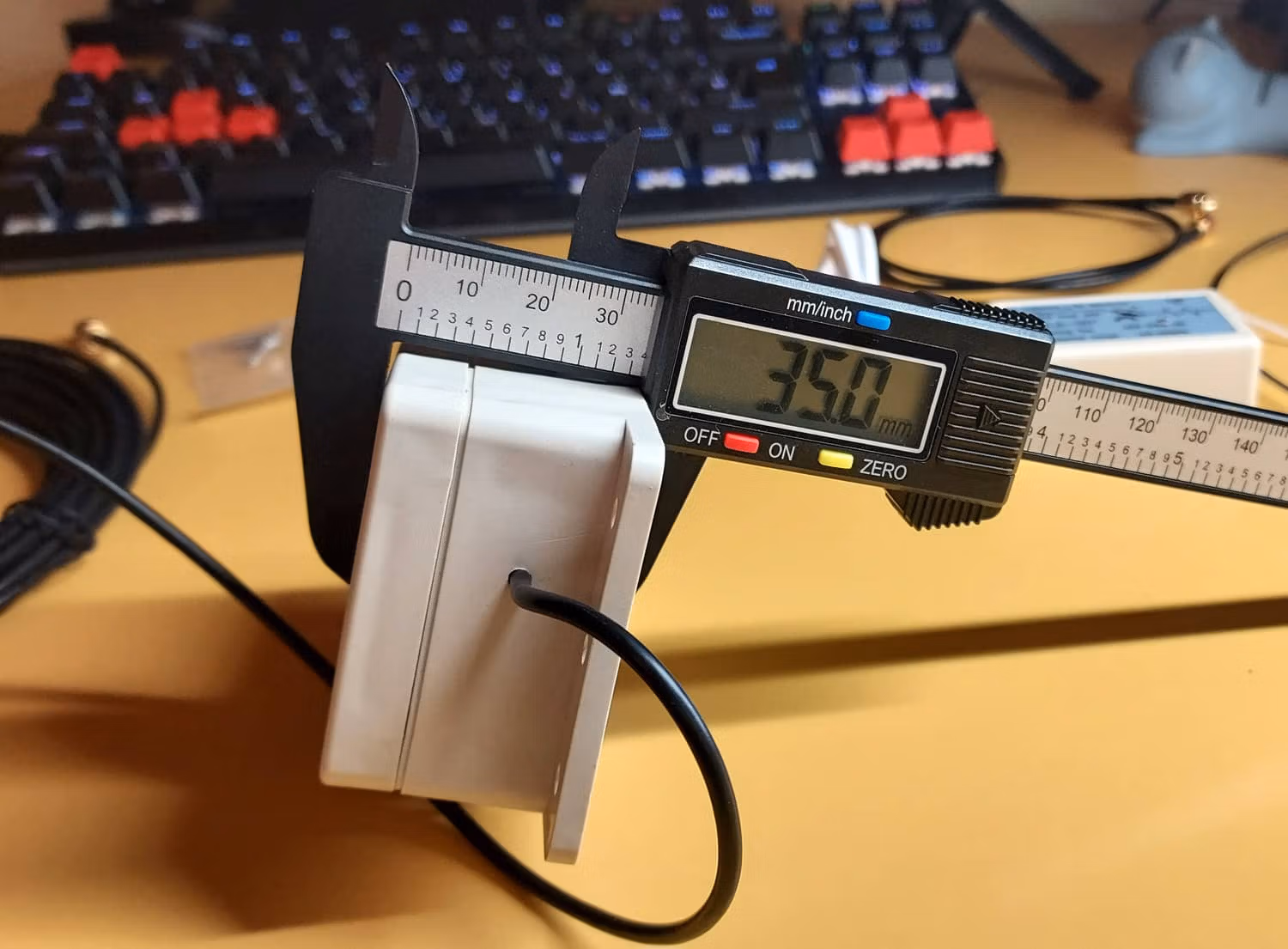

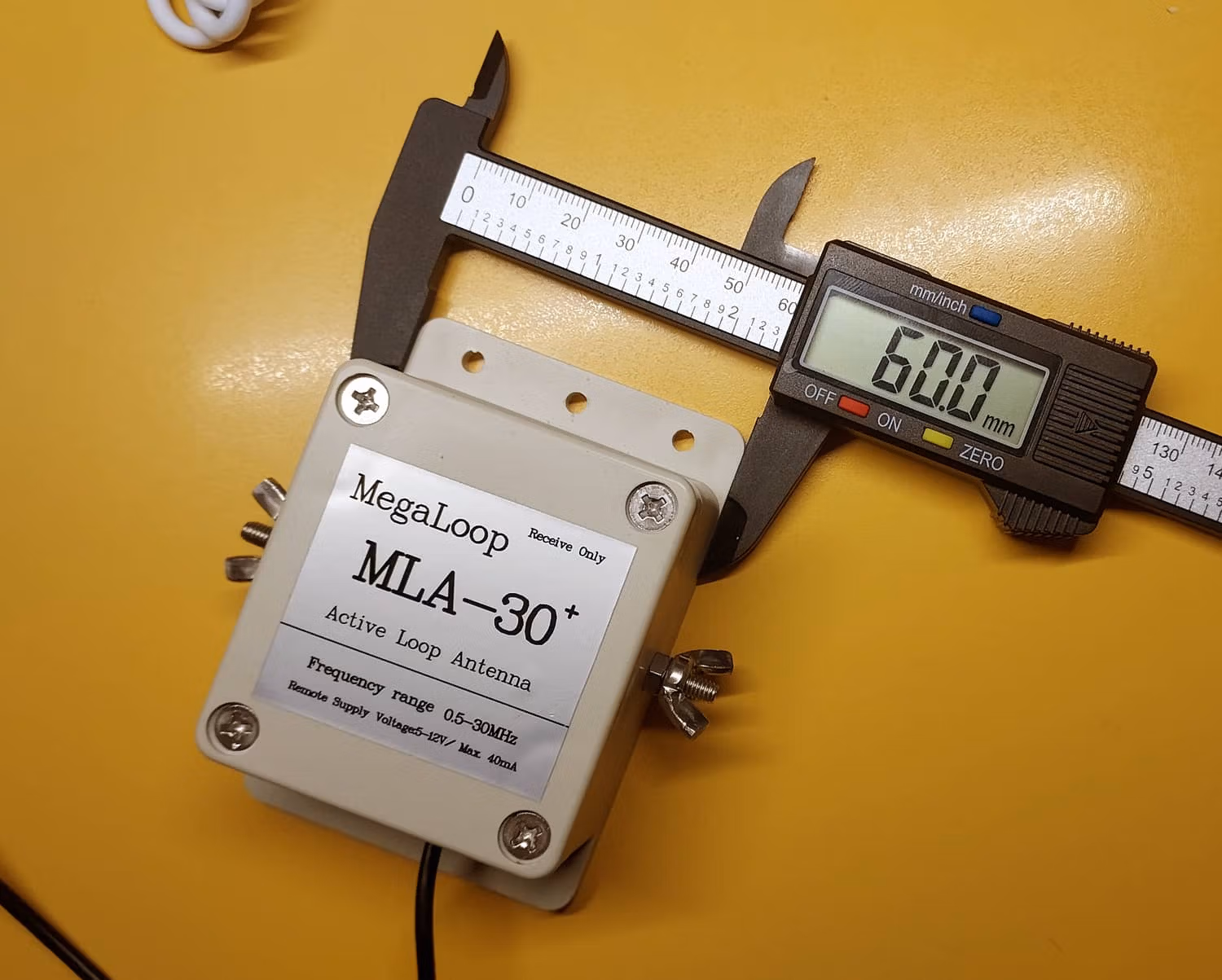

Một điều mà tôi không tìm thấy trong hàng nghìn bài đánh giá về ăng-ten này (cách đây vài năm, không có người yêu thích radio nào không đánh giá nó) là kích thước của mô-đun, cần thiết để quyết định độ dày của ống.

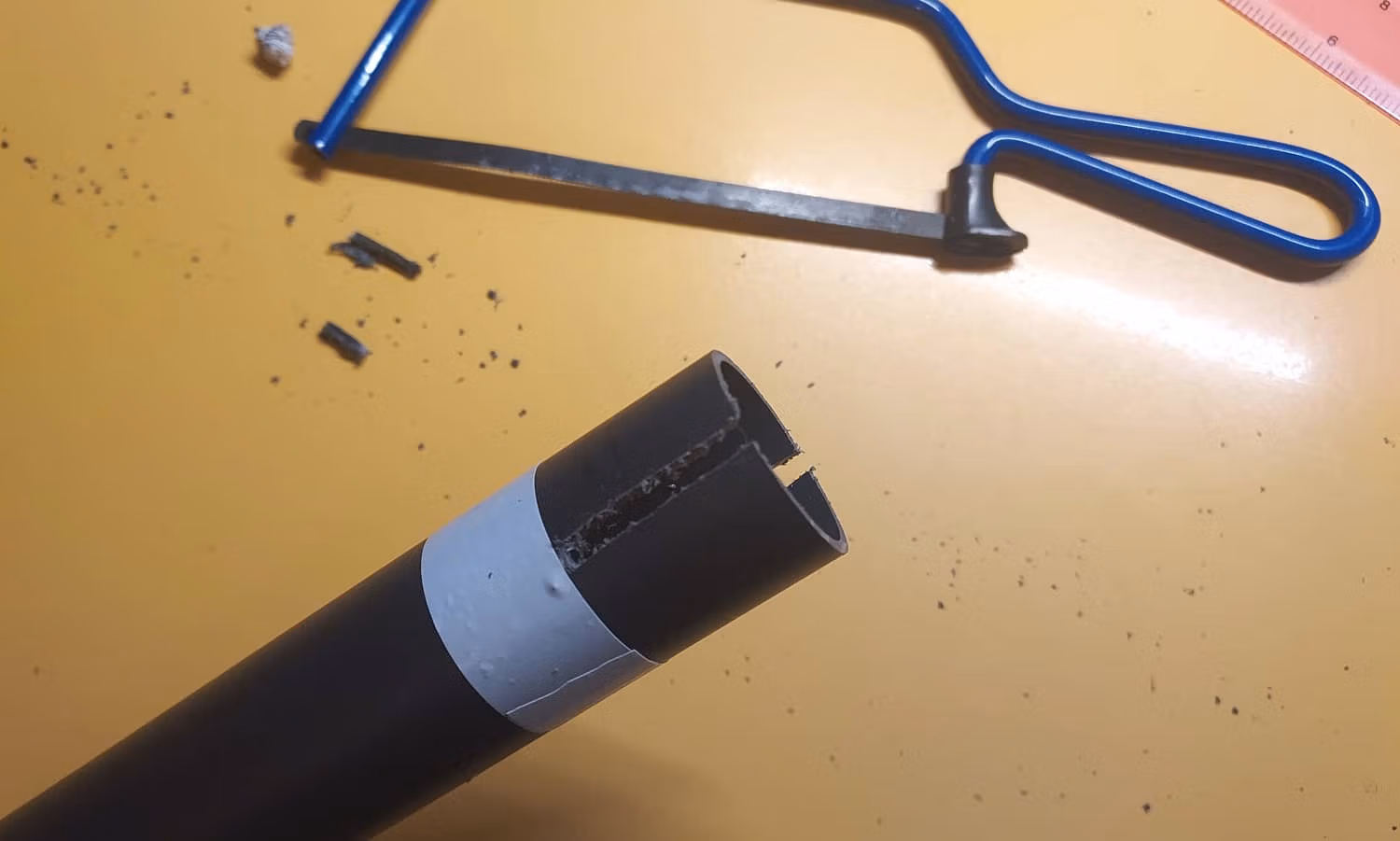

Một rãnh được tạo ra ở phần trên của ống, cách đầu nút vài cm, để vòng đệm nằm trên rãnh đã tạo.
Tổng chi phí là 38,50 euro cho ăng-ten, cộng thêm 8 euro cho ống và bộ cắm.
Bây giờ chỉ còn việc lắp vòng vào mô-đun, siết chặt bằng đai ốc và vặn vào ống bằng hai vít (cũng có thể gia cố bằng một cặp kẹp bao quanh ống). Cần cố gắng tạo ra một vòng tròn càng chính xác càng tốt. Vòng tròn không hoàn hảo vẫn có thể hoạt động, nhưng vòng tròn sẽ hoạt động chính xác hơn nếu chúng ta điều chỉnh vòng đúng cách.

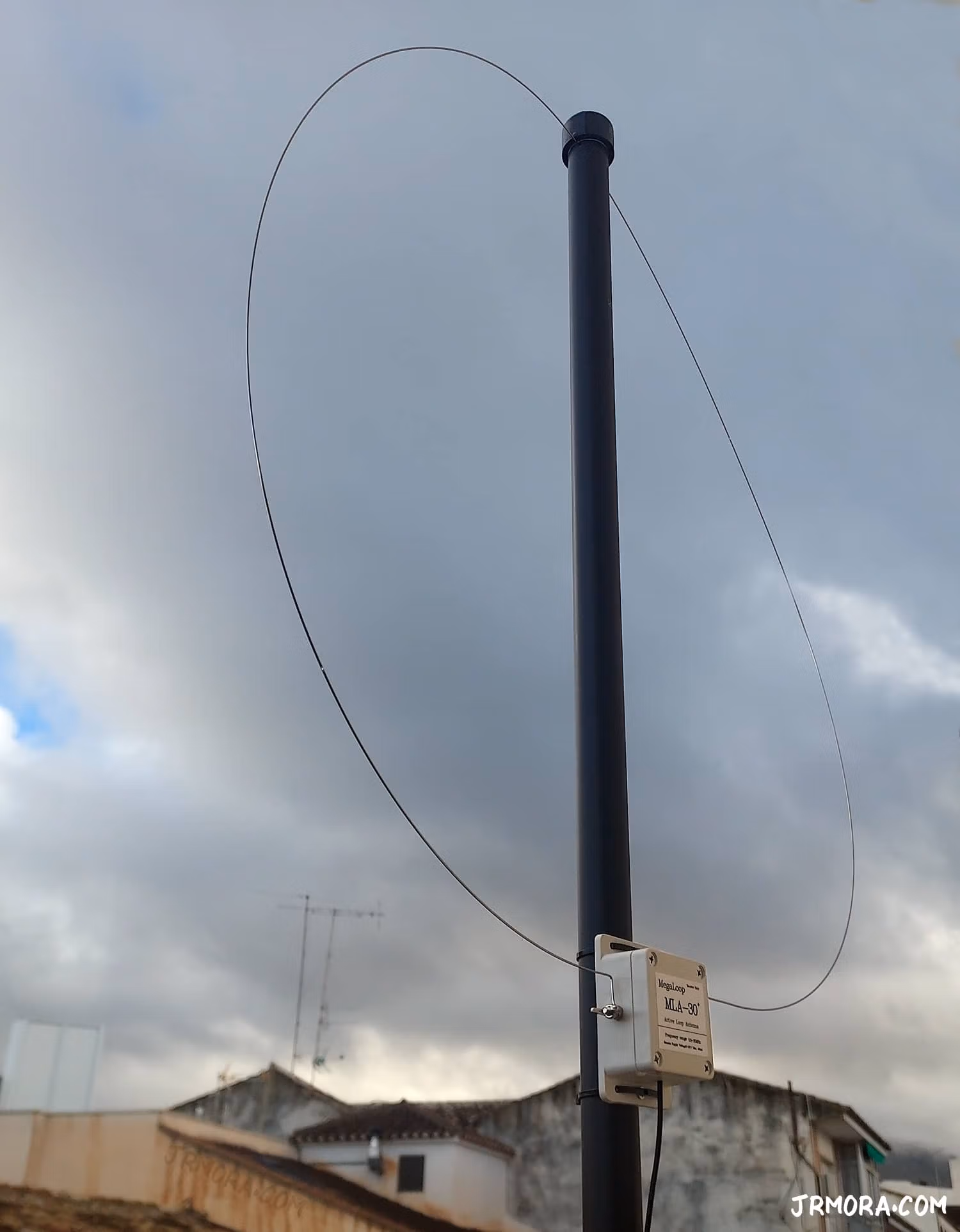

Ở giai đoạn này, mỗi người phải thực hiện việc lắp đặt phù hợp nhất với vị trí của mình. Trong trường hợp của tôi, vì không có lối lên mái nhà (vì không có lối lên, toàn là ngói), tôi đã lắp đặt ống trên sân thượng bằng một vài kẹp và móc trên lan can, để có thể tháo lắp, di chuyển, thay đổi vị trí và xoay ống một cách dễ dàng.

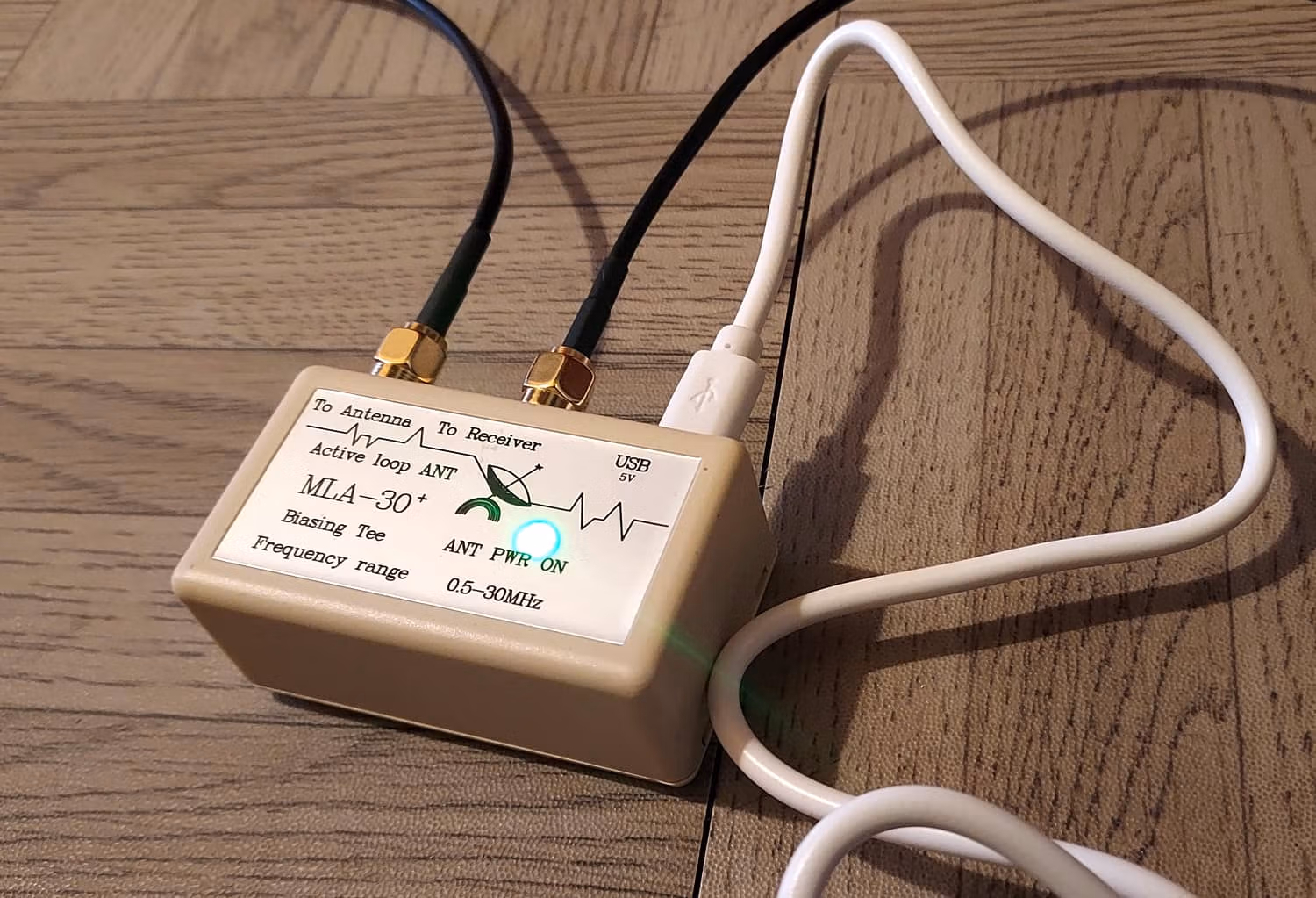

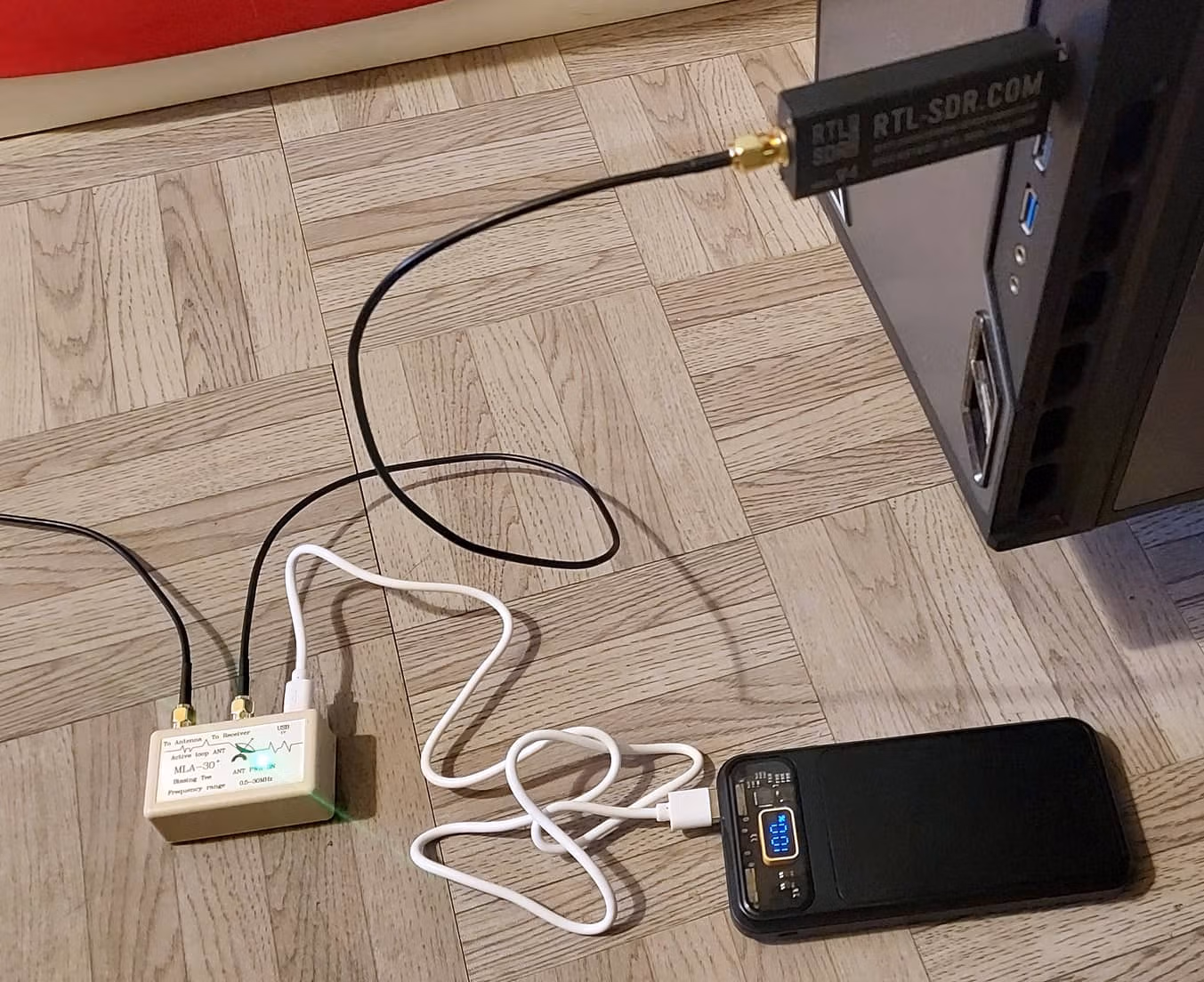

Để thử nghiệm MLA-30, chỉ cần kết nối dây anten với Bias Tee và dây ngắn với bộ thu. Sau đó, chỉ cần cấp nguồn cho Bias Tee bằng một bộ sạc di động, nếu không có không gian cho bộ chuyển đổi nguồn điện bổ sung. Một bộ sạc di động thông thường 10.000 mAh là đủ cho ít nhất ba ngày, giả sử sử dụng hàng ngày trong sáu hoặc bảy giờ. Điều này là hơn đủ. (RTL-SDR V4 không cần Bias Tee này, như được giải thích chi tiết hơn bên dưới).
Với dung lượng lớn hơn, nó có thể hoạt động trong nhiều tuần. Tuy nhiên, khi mức pin bắt đầu giảm xuống dưới 25%, Bias Tee có xu hướng tắt nguồn.
Cập nhật ngày 21 tháng 2 năm 2024
Nhờ quan sát của Hans Wörzt trong phiên bản tiếng Anh của bài viết này, tôi phát hiện ra rằng RTL-SDR Blog V4 không cần Bias Tee đi kèm với ăng-ten, vì nó đã có sẵn một Bias Tee tích hợp. Tôi đã nhầm tưởng rằng đèn LED của Bias Tee trên dongle sẽ sáng khi kết nối một Bias Tee bên ngoài, nhưng không, V4 đã có một Bias Tee tích hợp sẵn.
Đó là lời bình luận của Hans đã thu hút sự chú ý của tôi.
Không cần thiết sử dụng hộp Bias Tee nhỏ đi kèm với MLA-30+ nếu bạn sử dụng dongle RTL-SDR Blog phiên bản 4, vì nó đã tích hợp sẵn Bias Tee. Tất cả những gì bạn cần làm là kết nối dây dài từ hộp khuếch đại với anten và kết nối trực tiếp vào cổng SMA của SDR. Sau đó, để kích hoạt Bias Tee tích hợp, bạn chỉ cần chọn tùy chọn Offset Tuning trong *SDR# Sharp . Nếu nó được kích hoạt, một đèn LED đỏ nhỏ bên cạnh SMA sẽ sáng lên. Điều này giúp đơn giản hóa quá trình cài đặt. Bias Tee cũng có thể được kích hoạt từ dòng lệnh Windows, thông qua tệp «rtl_biast.exe».
*Trong chương trình SDR++ có một tùy chọn gọi là "Bias T" có thể được kích hoạt.

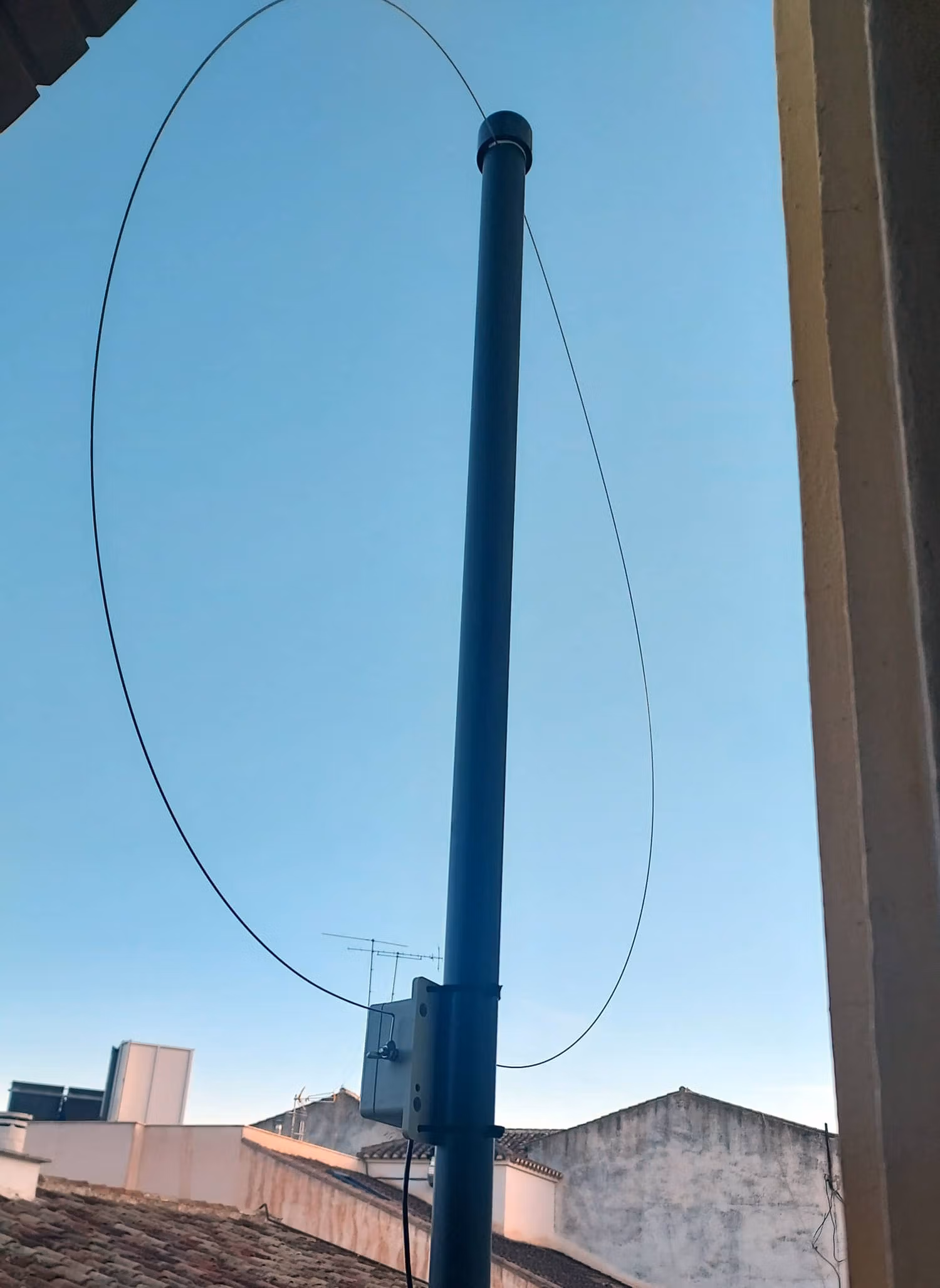

Dưới đây là một số hình ảnh miễn phí, chỉ để khoe ăng-ten.

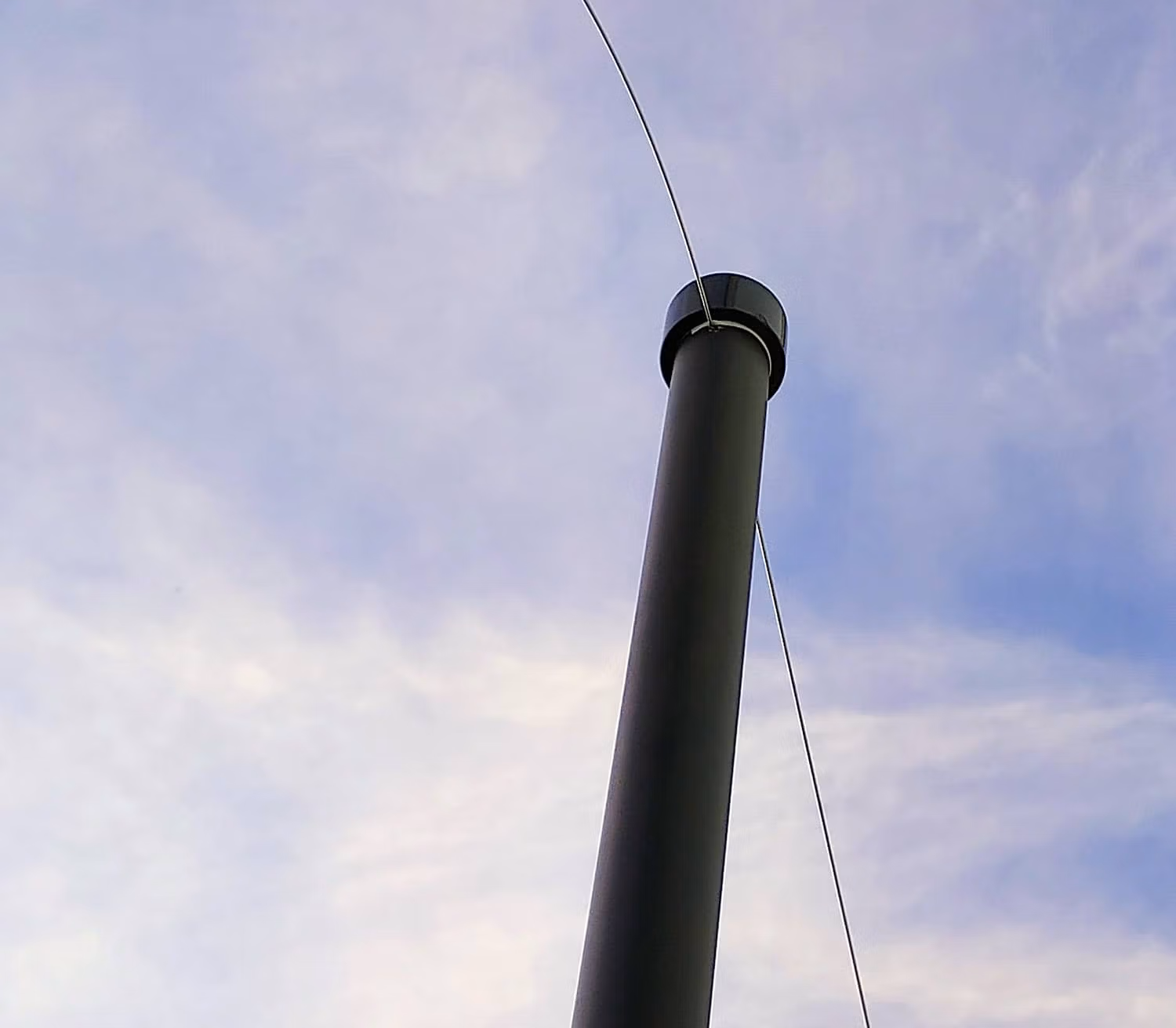

Dưới nắp, tôi đã quấn nhiều vòng băng cách điện để điều chỉnh cho vừa vặn, nhưng cũng có thể dán kín nếu muốn giữ nó cố định.
Tiếp tục ở trang 2.
