اگر آپ باقاعدہ قاری نہیں ہیں اور ابھی ہمارے ساتھ شامل ہوئے ہیں تو یہ سمجھنے کے لیے کہ میں اس اینٹینا کا جائزہ کیوں لے رہا ہوں، آپ چاہیں تو اس پوسٹ اور اس پوسٹ کو پڑھ کر آغاز کریں۔
اگر آپ کے پاس وقت نہیں ہے تو میں آپ کو مختصر ورژن بتا دوں گا۔ میں نے یہ اینٹینا SDR (سافٹ ویئر ڈیفائنڈ ریڈیو) کے ساتھ استعمال کرنے کے لیے خریدا۔
اور چونکہ 13 فروری عالمی یومِ radio ہے، میرے خیال میں اس موقع کو ایک اینٹینا کے انکشاف کے ساتھ منانا بہت مناسب ہے۔
اینٹینا
میگالوپ MLA-30+ ایک فعال اینٹینا ہے جو براڈبینڈ لوپ یا رنگ وصولی کے لیے ڈیزائن کیا گیا ہے، 500 کلو ہرٹز سے 30 میگا ہرٹز تک کام کرتا ہے، اور شارٹ ویو اور ایچ ایف پر اچھی کارکردگی فراہم کرتا ہے۔
یہ ایک سستا اینٹینا ہے جو چین میں بنا ہے، جس پر نہ کوئی برانڈ نام ہے اور نہ کوئی معروف بنانے والا، اور فروخت ہونے والا ہر ایک ممکنہ طور پر ایک نقل کی نقل کی نقل ہو سکتا ہے۔
یہ ایک چینی ڈیزائن ہے جوبونیتوبرانڈ کے میگالوپ ایف ایکس سے مشابہ ہے، لیکن اس کی قیمت دس گنا کم ہے۔ موجودہ ڈیزائنشارٹ ویو کے لیے ایکٹیو 3–30 میگاہرٹز ہولا-لوپ اینٹیناپر مبنی معلوم ہوتا ہے۔
اور اینٹینا کی بات ہو تو ایک اور اینٹینا جسے اچھے جائزے ملے ہیں اور جس کے بارے میں میں نے حال ہی میں پڑھا ہے وہ ہے Wellgood M1GEO Active RX Loop۔
لیکن تنصیب، کارکردگی، فوائد اور نقصانات پر نظر ڈالنے سے پہلے، آئیے دیکھتے ہیں کہ یہ پروڈکٹ کیسی ہے اور جب آپ اسے خریدتے ہیں تو آپ کو کیا ملتا ہے۔
ٹکڑا بہ ٹکڑا
یہ مصنوعہ معیاری پیکیجنگ میں، مناسب حفاظتی انتظامات کے ساتھ ایک اینٹی اسٹیٹک بیگ کے اندر پیک کیا گیا ہے، اور اس کے کسی بھی حصے کو نقل و حمل کے دوران خاطر خواہ نقصان پہنچنے کا امکان نہیں ہے۔
اس میں اسمبل کرنے کے لیے درکار تمام چیزیں شامل ہیں، بغیر کسی چیز کو کاٹنے، ناپنے، ایڈجسٹ کرنے یا کنفیگر کرنے کی ضرورت کے۔ کوئی بھی اسے چند منٹوں میں جوڑ سکتا ہے۔ درحقیقت، اس کے ساتھ ہدایات بھی نہیں ہوتیں۔
اینٹینا ماڈیول، جس میں سرکٹ بورڈ نصب ہوتا ہے، سیل کیا گیا ہے اور بورڈ کو اندر سے ریزن میں ڈھانپ دیا گیا ہے تاکہ اگر اسے ایک مستقل بیرونی اینٹینا کے طور پر استعمال کیا جائے تو یہ واٹر ٹائٹ رہے۔ کچھ لوگوں نے پہلے ہی اسے کھول کر اس اسمبلی کو اُبلتے ہوئے پانی میں ڈبو دیا تاکہ ریزن پگھل جائے اور سرکٹ بورڈ کا معائنہ کیا جا سکے۔ آپ اسے یہاں دیکھ سکتے ہیں۔
یہ ٹیکساس TL592B چپ پر مبنی ایک ایمپلیفائر ہے، جو دو مراحل پر مشتمل ویڈیو ایمپلیفائر ہے اور اس میں ڈفرینشل ان پٹس اور آؤٹ پٹس ہیں۔ (ماخذ)
تصویر بشکریہ میٹ،M0LMK
یہ ایک 10 میٹر لمبی، پتلی RG174 کواکسیل کیبل کے ساتھ آتا ہے، جس میں SMA کنیکٹر اور رنگ کو محفوظ کرنے کے لیے دو وِنگ نٹس شامل ہیں۔
یہ انگوٹھی پتلی، ہلکی مگر بہت مضبوط سٹینلیس سٹیل کی تار سے بنی ہے۔ جب اسے کھولا جائے تو یہ تقریباً 62–64 سینٹی میٹر قطر والا دائرہ بناتی ہے۔
آخر کار، ہمارے پاس وہ آلہ ہے جو اینٹینا سگنل ایمپلیفائر کو بجلی فراہم کرے گا، ایک بائیس ٹی جو براہِ راست کرنٹ (کم از کم 5 وولٹ اور زیادہ سے زیادہ 12 وولٹ) اسی کواکسیئل کیبل کے ذریعے بھیجتا ہے، ایک 60 سینٹی میٹر لمبی کیبل جس میں SMA کنیکٹرز ہیں اور دو پیچ ہیں جن سے ماڈیول کو ہماری ٹیوب سے منسلک کیا جاتا ہے، اور Bias Tee کو طاقت دینے کے لیے ایک USB کیبل۔
تنصیب
اس کٹ میں اسٹینڈ شامل نہیں ہے، لہٰذا آپ کو اسے نصب کرنے کے لیے ایک اسٹینڈ خود بنانا ہوگا۔ آپ اسے اپنی پسند کے مطابق کسی بھی چیز پر رکھ سکتے ہیں، جیسے لکڑی یا پی وی سی کے کھمبے پر۔ کوئی بھی اسٹینڈ جو لمبی یا چھوٹی پول کا کام دے موزوں ہے، بشرطیکہ وہ دھات کا نہ ہو، کیونکہ رنگ ٹیوب کے رابطے میں رہے گا۔
میں نے 32 ملی میٹر قطر اور 2.5 میٹر لمبا پی وی سی پائپ منتخب کیا، جس کے ایک سرے کو میں بند کر دوں گا تاکہ اس گھریلو بنائے گئے ماسٹ کو ایک سادہ اور کم سے کم انداز دیا جا سکے اور پائپ کے اندر پانی کے داخلے کو روکا جا سکے، لیکن ٹوپی لگانے کی اصل وجہ 'فلوٹ ایفیکٹ' کو روکنا ہے جو تیز ہوا میں پیدا ہوتا ہے اور پریشان کن ہو سکتا ہے (جو اکثر ریڈیئلز والی متعدد اینٹینا کے ساتھ بھی ہوتا ہے)۔
یہ موضوع کا ایک ابتدائی بصری خلاصہ ہے۔
ایک چیز جو مجھے اس اینٹینا کے ہزاروں جائزوں میں نہیں ملی (چند سال پہلے کوئی بھی ریڈیو شوقین ایسا نہیں تھا جس نے اس کا جائزہ نہ لیا ہو) وہ ماڈیول کے ابعاد تھے، جو ٹیوب کی موٹائی معلوم کرنے کے لیے ضروری ہیں۔
ٹوبے کے اوپری حصے میں، کیپ کے سرے سے چند سینٹی میٹر آگے، ایک نالیا کاٹا جاتا ہے تاکہ رنگ نالی پر ٹھہرے۔
کل لاگت اینٹینا کے لیے €38.50 ہوئی، اور ٹیوب اور پنوں کے پیک کے لیے €8 مزید۔
اب صرف اتنا باقی ہے کہ حلقہ ماڈیول پر لگایا جائے، اسے نٹس سے مضبوط کیا جائے اور دو پیچوں کی مدد سے ٹیوب پر اسکرو کیا جائے (آپ اسے ٹیوب کے گرد لپٹے ہوئے چند کلیمپس سے بھی مضبوط کر سکتے ہیں)۔ آپ کو کوشش کرنی چاہیے کہ حلقہ جتنا ممکن ہو اتنا درست ہو۔ یہ کام کرے گا اگر دائرہ کامل نہ بھی ہو، لیکن اگر ہم انگوٹھی کو صحیح طریقے سے فٹ کر لیں تو یہ زیادہ درست کام کرے گا۔
اس مرحلے پر، ہر کسی کو اپنی جگہ کے لیے سب سے موزوں تنصیب کا طریقہ منتخب کرنا چاہیے۔ میرے معاملے میں چونکہ مجھے چھت تک رسائی نہیں ہے (کیونکہ وہاں کوئی راستہ نہیں—سب ٹائلیں ہیں)، اس لیے میں نے ٹیرس پر ٹیوب کو ریلنگ پر چند کلیمپس اور ہکس کے ذریعے نصب کیا، تاکہ اسے آسانی سے الگ کیا جا سکے، منتقل کیا جا سکے، دوبارہ ترتیب دیا جا سکے اور گھمایا جا سکے۔
MLA-30 کو ٹیسٹ کرنے کے لیے، اینٹینا کیبل کو بائیس ٹی سے اور شارٹ کیبل کو ریسیور سے منسلک کریں۔ پھر، اگر اضافی مینز اڈاپٹر کے لیے جگہ نہ ہو تو پورٹیبل پاور بینک کے ذریعے بائیس ٹی کو پاور دیں۔ ایک معیاری 10,000 mAh کا پورٹیبل چارجر روزانہ چھ سے سات گھنٹے استعمال کی صورت میں کم از کم تین دن کے لیے کافی ہے۔ یہ زیادہ ہے۔ (RTL-SDR V4 کو اس بائس ٹی کی ضرورت نہیں ہوتی، جیسا کہ نیچے بیان کیا گیا ہے)۔
زیادہ گنجائش کے ساتھ یہ ہفتوں تک کام کر سکتا ہے۔ تاہم جب چارج 25 فیصد سے کم ہونے لگتا ہے تو بائیس ٹی عام طور پر بند ہو جاتا ہے۔
21 فروری 2024 کو اپ ڈیٹ کیا گیا
ہینس وورزٹ کے اس پوسٹ کے انگریزی ورژن پر تبصرے کی بدولت مجھے معلوم ہوا کہ RTL-SDR بلاگ V4 کو اینٹینا کے ساتھ شامل کردہ بائیس ٹی کی ضرورت نہیں کیونکہ اس میں ایک بلٹ ان بائیس ٹی موجود ہے۔ میں نے غلطی سے سوچا تھا کہ ڈونگل پر موجود بائیس ٹی ایل ای ڈی بیرونی بائیس ٹی منسلک کرنے پر روشن ہو جائے گی، لیکن نہیں، V4 میں اپنا اندرونی بائیس ٹی موجود ہے۔
یہ ہینس کا تبصرہ تھا جس نے میری توجہ کھینچی۔
اگر آپ RTL-SDR بلاگ ورژن 4 ڈونگل استعمال کر رہے ہیں تو MLA-30+ کے ساتھ فراہم کردہ چھوٹے بائیس ٹی باکس کے استعمال کی ضرورت نہیں ، کیونکہ اس میں اپنا اندرونی بائیس ٹی موجود ہے۔ آپ کو صرف ایمپلیفائر باکس سے نکلنے والی لمبی کیبل کو اینٹینا سے جوڑ کر اسے براہِ راست SDR کے SMA کنیکٹر میں لگانا ہے۔ اگلا، بلٹ ان بائیس ٹی کو فعال کرنے کے لیے *SDR# Sharp میں Offset Tuning آپشن کو ٹک کریں۔ اگر یہ فعال ہو تو SMA کے پاس ایک چھوٹی سی سرخ LED روشن ہو جائے گی۔ اس سے سیٹ اپ بہت آسان ہو جاتا ہے۔ بائیس ٹی کو ونڈوز کمانڈ لائن سے 'rtl_biast.exe' فائل استعمال کرکے بھی فعال کیا جا سکتا ہے۔
SDR++ پروگرام میں 'Bias T' نامی ایک آپشن ہوتا ہے جسے فعال کیا جا سکتا ہے۔

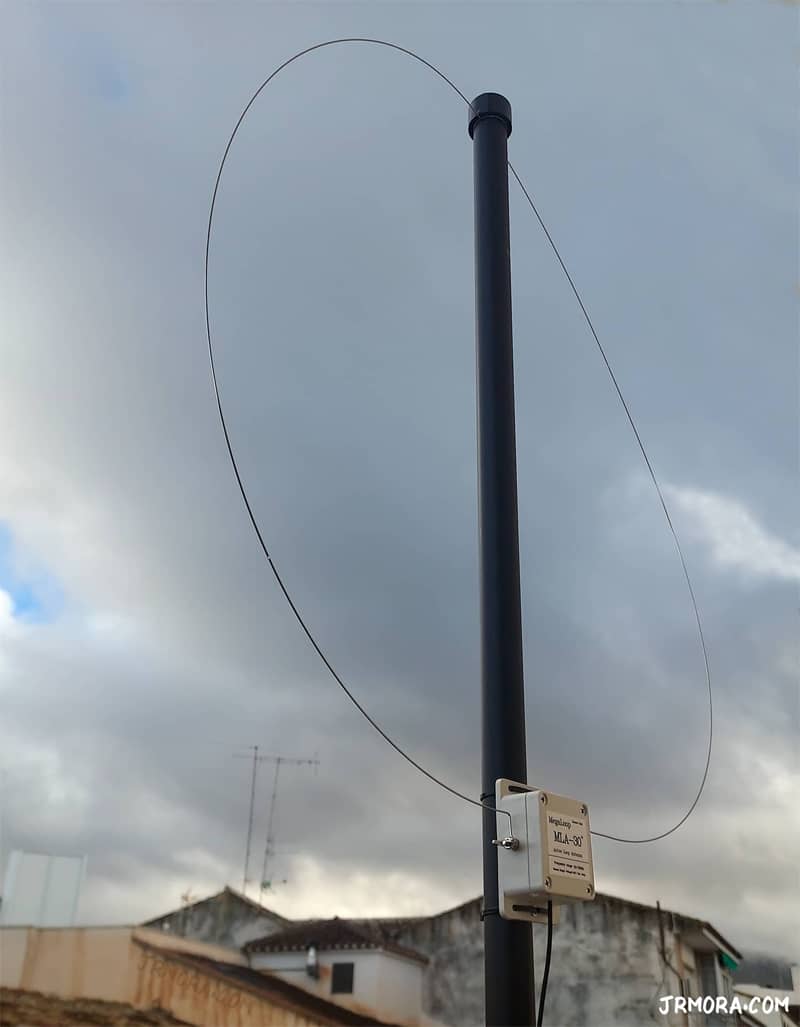

یہاں چند مفت تصاویر ہیں، صرف اینٹینا دکھانے کے لیے۔
ڈھکن کے نیچے، میں نے اسے تھوڑا تنگ کرنے کے لیے چند بار الیکٹریکل ٹیپ لپیٹی، لیکن اگر آپ اسے اپنی جگہ پر محفوظ رکھنا چاہتے ہیں تو اسے سیل بھی کر سکتے ہیں۔
صفحہ 2 پر جاری ہے۔
